Гидроцилиндр рулевого управления — HITACHI CS125-3

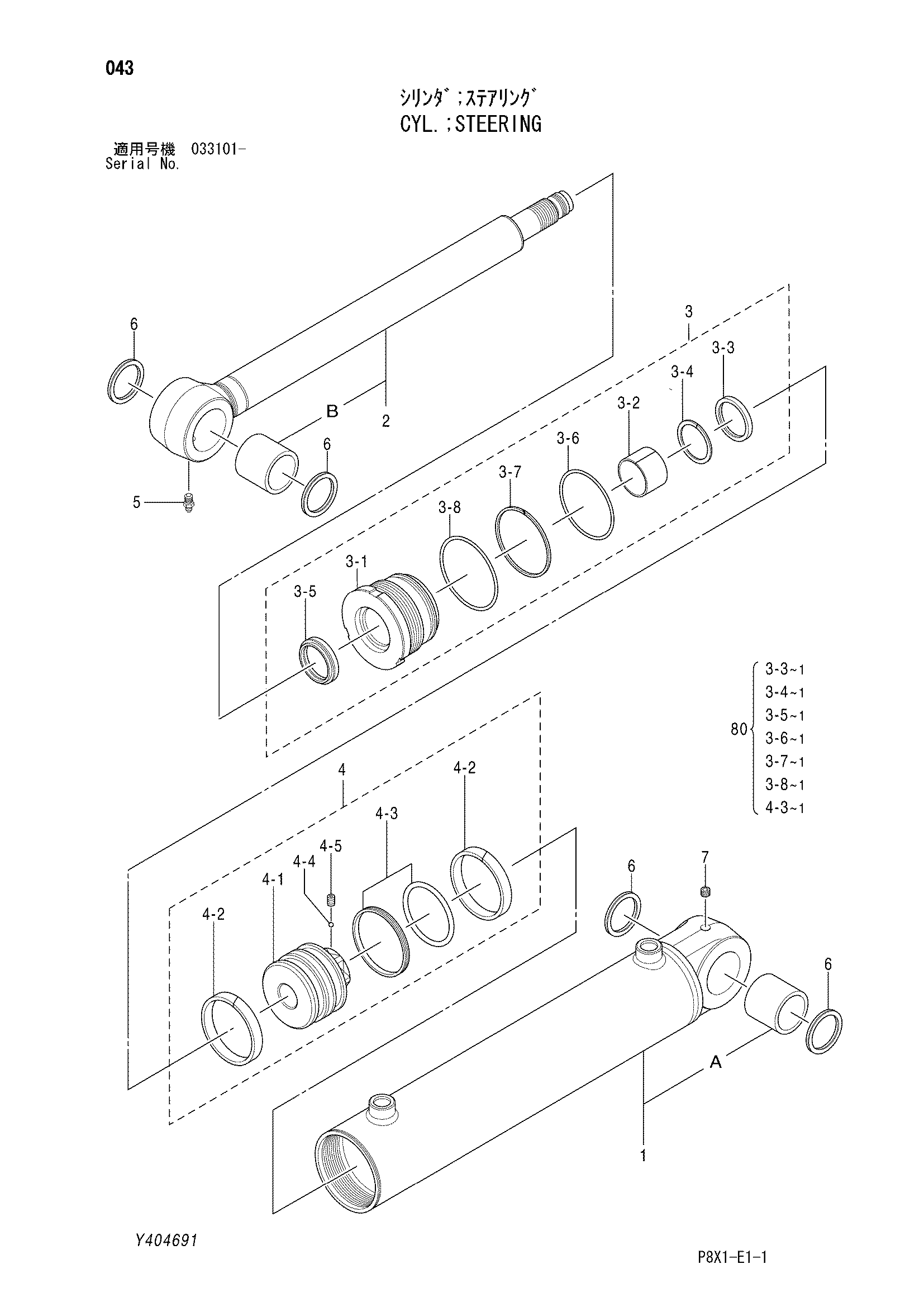

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y404691 | Гидроцилиндр рулевого управления | 1 | |
| 1 | Y413473 | Труба гидроцилиндра | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | Y413474 | Шток поршня | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | Y413475 | Головка гидроцилиндра | 1 |
| 3-1 | Y413476 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0832705 | U-образная манжета | 1 |
| 3-4 | 0417908 | Опорное кольцо | 1 |
| 3-5 | 0832706 | Грязесъёмное кольцо | 1 |
| 3-6 | 0478907 | Уплотнительное кольцо | 1 |
| 3-7 | 0480904 | Опорное кольцо | 1 |
| 3-8 | 0478712 | Уплотнительное кольцо | 1 |
| 4 | Y413477 | Поршень | 1 |
| 4-1 | Y413478 | Поршень | 1 |
| 4-2 | 0480912 | Направляющее кольцо | 2 |
| 4-3 | 0480913 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0480915 | Пылезащитное уплотнение | 4 |
| 7 | 0788403 | Пробка | 1 |
| 80 | Y413479 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
