Воздушный фильтр — HITACHI CS125-3

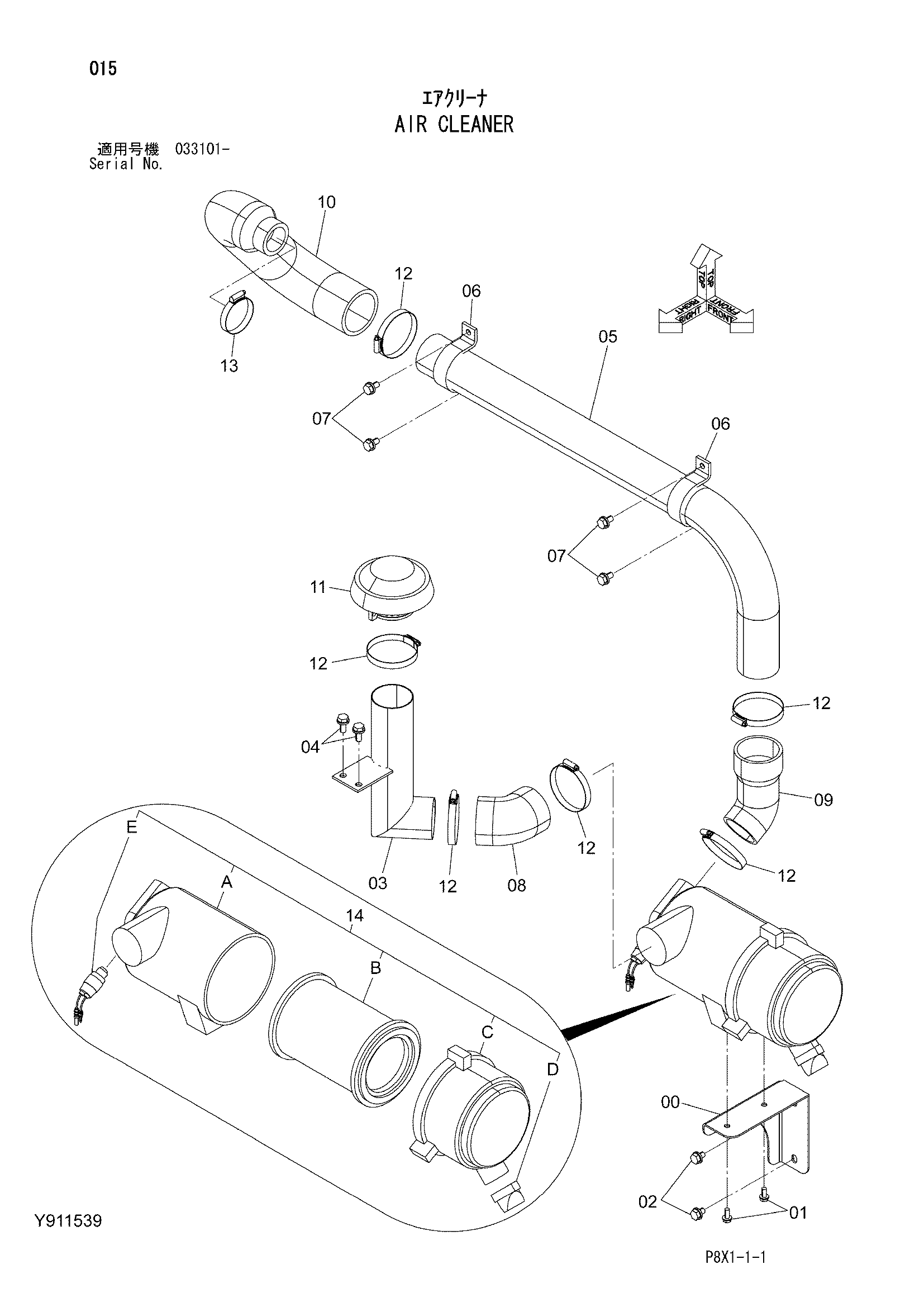

Заводская схема «Воздушный фильтр» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y302273 | Кронштейн | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J271016 | Болт с шайбой | 2 |
| 02A | J901016 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | Y802801 | Трубка воздушный | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | Y417684 | Трубка воздушный | 1 |
| 06 | 4000909 | Хомут трубки | 2 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | Y417722 | Резиновый шланг | 1 |
| 09 | Y417685 | Резиновый шланг | 1 |
| 10 | Y302274 | Резиновый шланг | 1 |
| 11 | 4186284 | Колпачок | 1 |
| 12 | 4507512 | Хомут шланга | 6 |
| 13 | 4504199 | Хомут шланга | 1 |
| 14 | Y417592 | Фильтр воздушный | 1 |
| 14A | Y418160 | Корпус | 1 |
| 14B | Y405153 | Элемент | 1 |
| 14C | Y405154 | Крышка | 1 |
| 14D | Y405155 | Клапан | 1 |
| 14E | 4224238 | Индикатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
