Электрооборудование (2-1) — HITACHI CS125-3

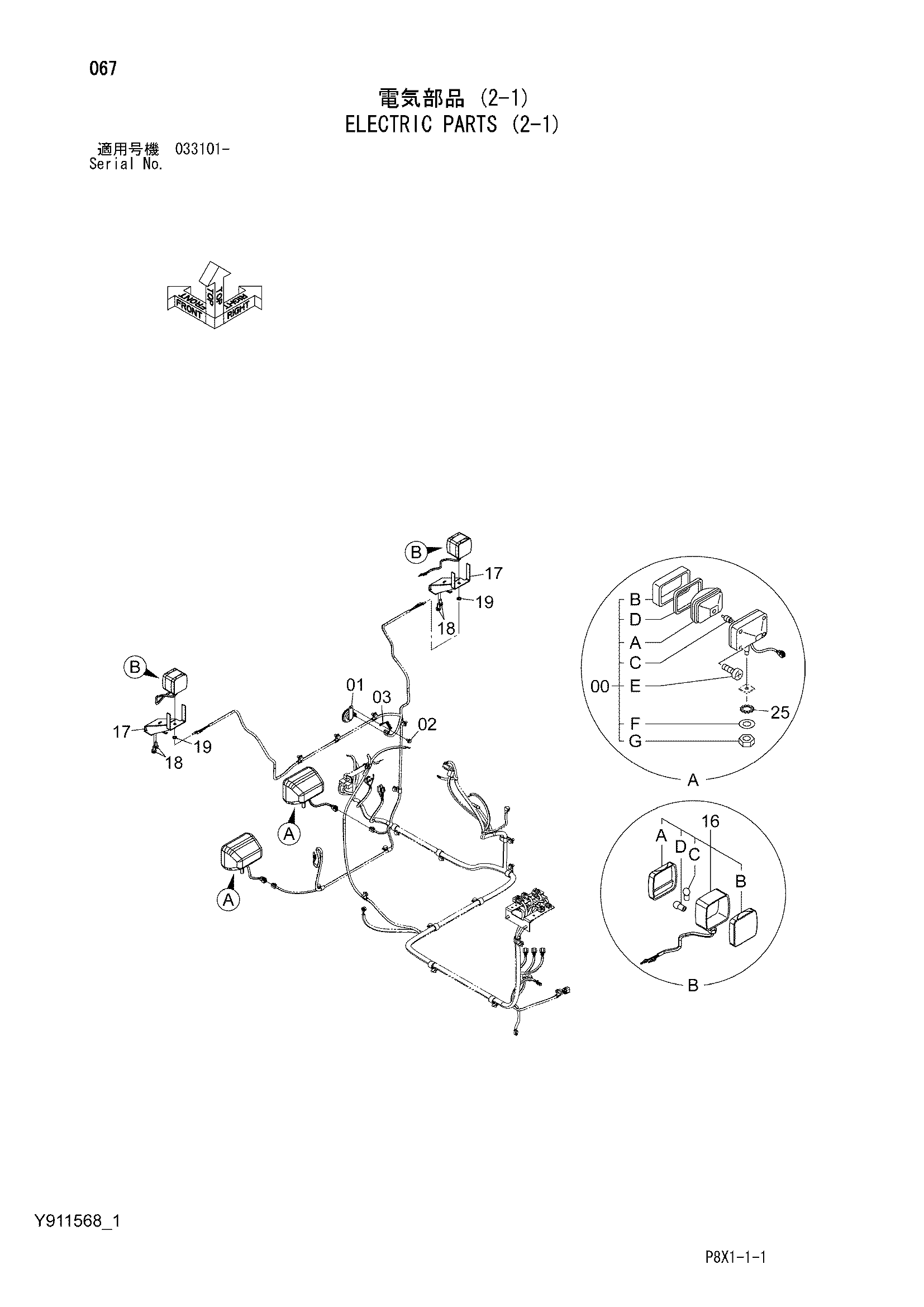

Заводская схема «Электрооборудование (2-1)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y417675 | Фара | 2 |
| 00A | Y418224 | Фонарь блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | Y418225 | Лампа | 1 |
| 00D | 4326803 | Гасккет | 1 |
| 00E | 4295339 | Винт | 4 |
| 00F | A590114 | Плоская шайба | 1 |
| 00G | J950014 | Гайка | 1 |
| 01 | Y411567 | Звуковой сигнал | 1 |
| 02 | J260816 | Болт с шайбой | 1 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4254603 | Жгут проводов | 1 |
| 16 | Y415124 | Фонарь передний | 2 |
| 16A | 4244231 | Рассеиватель | 1 |
| 16B | 4244230 | Рассеиватель | 1 |
| 16C | Y418189 | Лампа | 1 |
| 16D | Y418190 | Лампа | 1 |
| 17 | Y802483 | Кронштейн | 2 |
| 18 | J271030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | Y403795 | Шайба зуб | 2 |
| 25 | 4426859 | Шайба зуб | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
