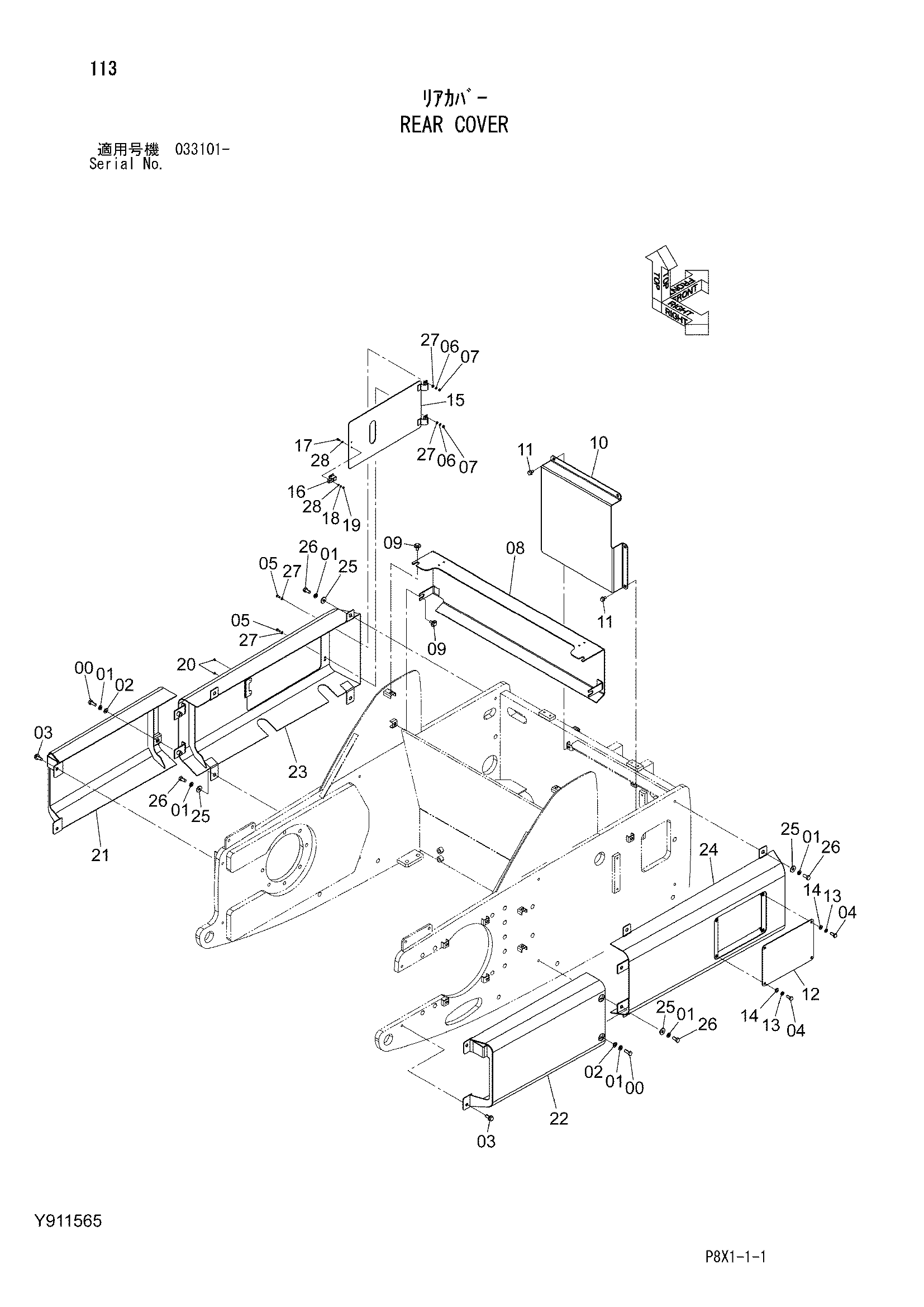

Задняя облицовка — HITACHI CS125-3
Заводская схема «Задняя облицовка» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901230 | Болт | 4 |
| 01 | A590912 | Пружинная шайба | 12 |
| 02 | A590112 | Плоская шайба | 4 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J901025 | Болт | 4 |
| 05 | J900616 | Болт | 4 |
| 06 | A590906 | Пружинная шайба | 4 |
| 07 | M500605 | Гайка | 4 |
| 08 | Y700341 | Крышка | 1 |
| 09 | J281025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | Y300710 | Крышка | 1 |
| 11 | J271020 | Болт с шайбой | 4 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | Y405011 | Крышка | 1 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | A590110 | Плоская шайба | 4 |
| 15 | Y802811 | Крышка | 1 |
| 16 | Y402628 | Раткх | 1 |
| 17 | M430516 | Винт | 2 |
| 18 | A590905 | Пружинная шайба | 2 |
| 19 | M500504 | Гайка | 2 |
| 20 | Y404556 | Резиновая подушка | 2 |
| 21 | Y701028 | Крышка боковой (левый) | 1 |
| 22 | Y701029 | Крышка боковой (правый) | 1 |
| 23 | Y701207 | Крышка боковой | 1 |
| 24 | Y701208 | Крышка боковой | 1 |
| 25 | 449490 | Шайба | 8 |
| 26 | J901225 | Болт | 8 |
| 27 | A590106 | Плоская шайба | 8 |
| 28 | A590105 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
