Поршневой насос — HITACHI CS125-3

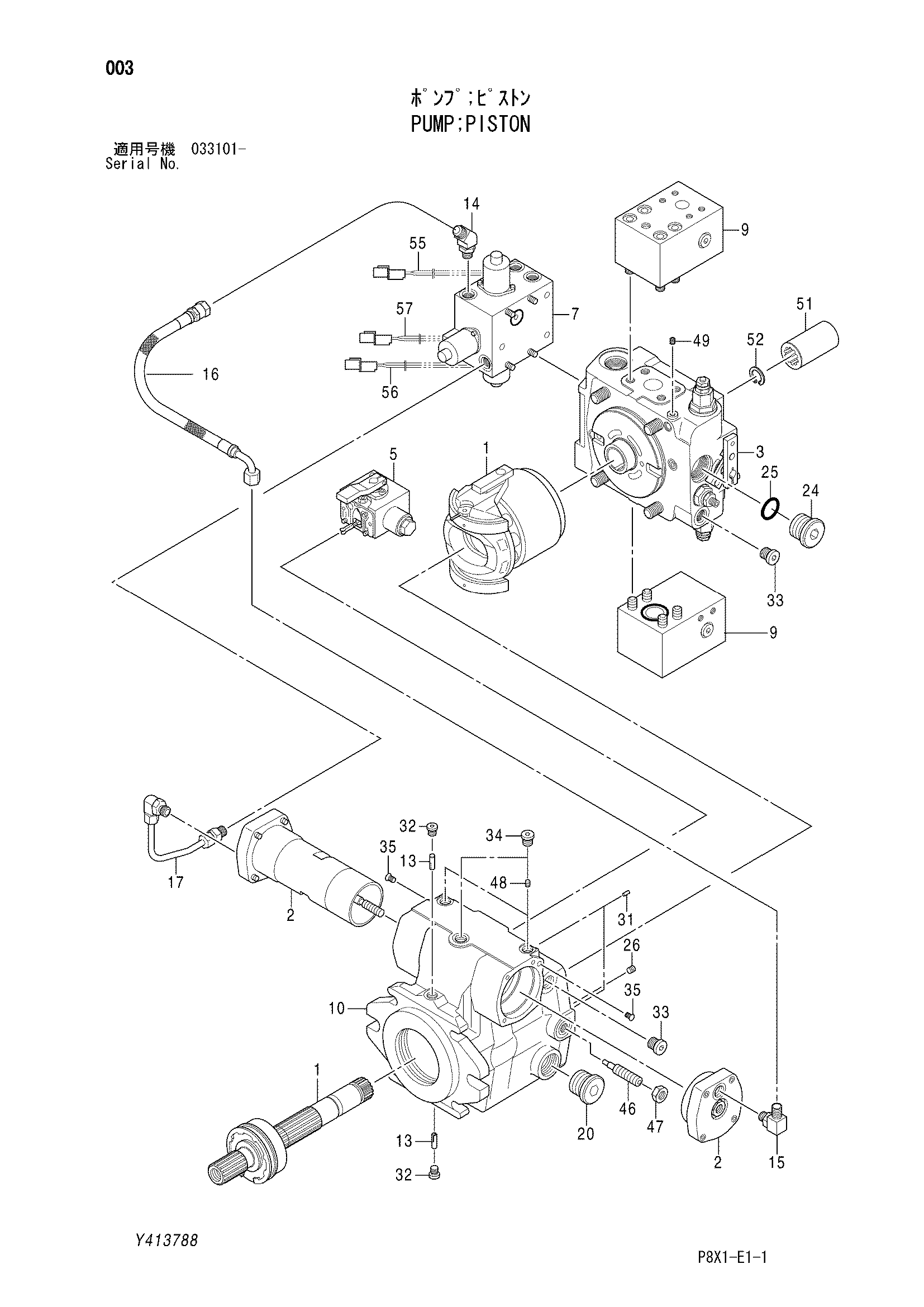

Заводская схема «Поршневой насос» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y413788 | Поршневой насос | 1 | |
| 1 | Y413428 | Поворотный группа | 1 |
| 2 | Y413429 | Гидроцилиндр деталь | 1 |
| 3 | Y413430 | Крышка деталь | 1 |
| 5 | Y413431 | Управление деталь | 1 |
| 7 | Y413432 | Клапан блок | 1 |
| 9 | Y413433 | Фланец деталь | 2 |
| 13 | Y408472 | Палец | 2 |
| 14 | Y413434 | Угловой штуцер | 1 |
| 15 | Y413435 | Угловой штуцер | 1 |
| 16 | Y413436 | Резиновый шланг | 1 |
| 17 | Y413437 | Трубопроводы деталь | 1 |
| 20 | 0324002 | Пробка | 1 |
| 24 | Y408473 | Пробка | 1 |
| 25 | Y408474 | Уплотнительное кольцо | 1 |
| 26 | 0279603 | Пробка | 1 |
| 32 | 0214912 | Пробка | 2 |
| 33 | 0627907 | Пробка | 2 |
| 34 | 0696003 | Пробка | 3 |
| 46 | Y413438 | Палец | 1 |
| 47 | Y408479 | Гайка | 1 |
| 48 | 0324201 | Дроссель | 2 |
| 49 | Y408480 | Дроссель | 1 |
| 51 | Y413439 | Муфта | 1 |
| 52 | Y413440 | Стопорное кольцо | 1 |
| 55 | 0775003 | Лента маркировка (A) | 1 |
| 56 | 0775004 | Лента маркировка (B) | 1 |
| 57 | 0775005 | Лента маркировка (C) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
