Передний скребок — HITACHI CS125-3

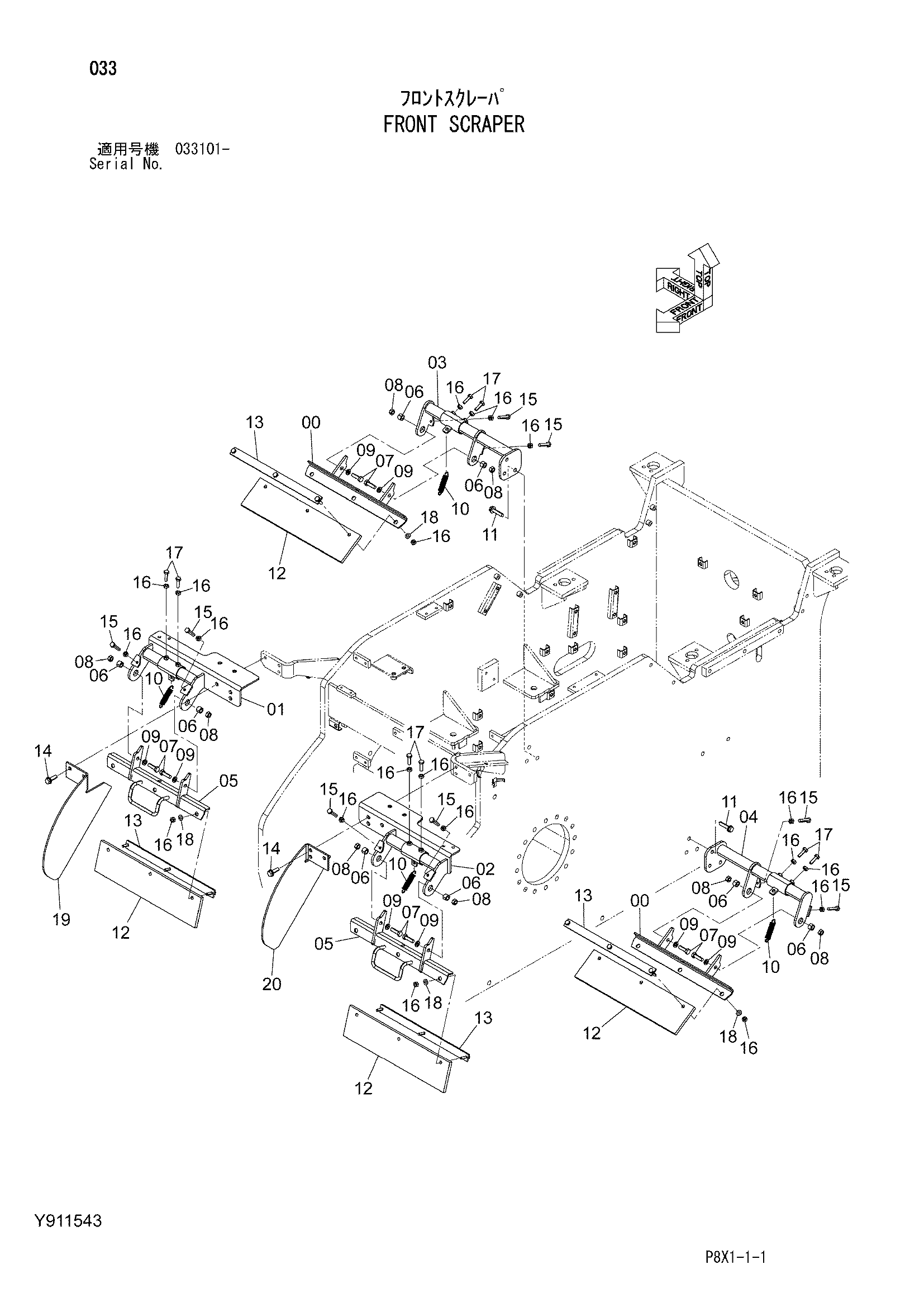

Заводская схема «Передний скребок» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700354 | Кронштейн | 2 |
| 01 | Y700362 | Кронштейн | 1 |
| 02 | Y700356 | Кронштейн | 1 |
| 03 | Y700364 | Кронштейн | 1 |
| 04 | Y700365 | Кронштейн | 1 |
| 05 | Y700370 | Кронштейн | 2 |
| 06 | Y405015 | Проставка | 8 |
| 07 | J901240 | Болт | 8 |
| 08 | J950012 | Гайка | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | Y404718 | Пружина | 4 |
| 11 | J271255 | Болт с шайбой | 6 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | Y404721 | Отвал | 4 |
| 13 | Y971846 | Седло винта | 4 |
| 14 | J271240 | Болт с шайбой | 6 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | M261050 | Болт | 8 |
| 16 | J950010 | Гайка | 28 |
| 17 | J901035 | Болт | 8 |
| 18 | A590110 | Плоская шайба | 12 |
| 19 | Y301426 | Защита (правый) | 1 |
| 20 | Y301427 | Защита (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
