Навес — HITACHI CS125-3

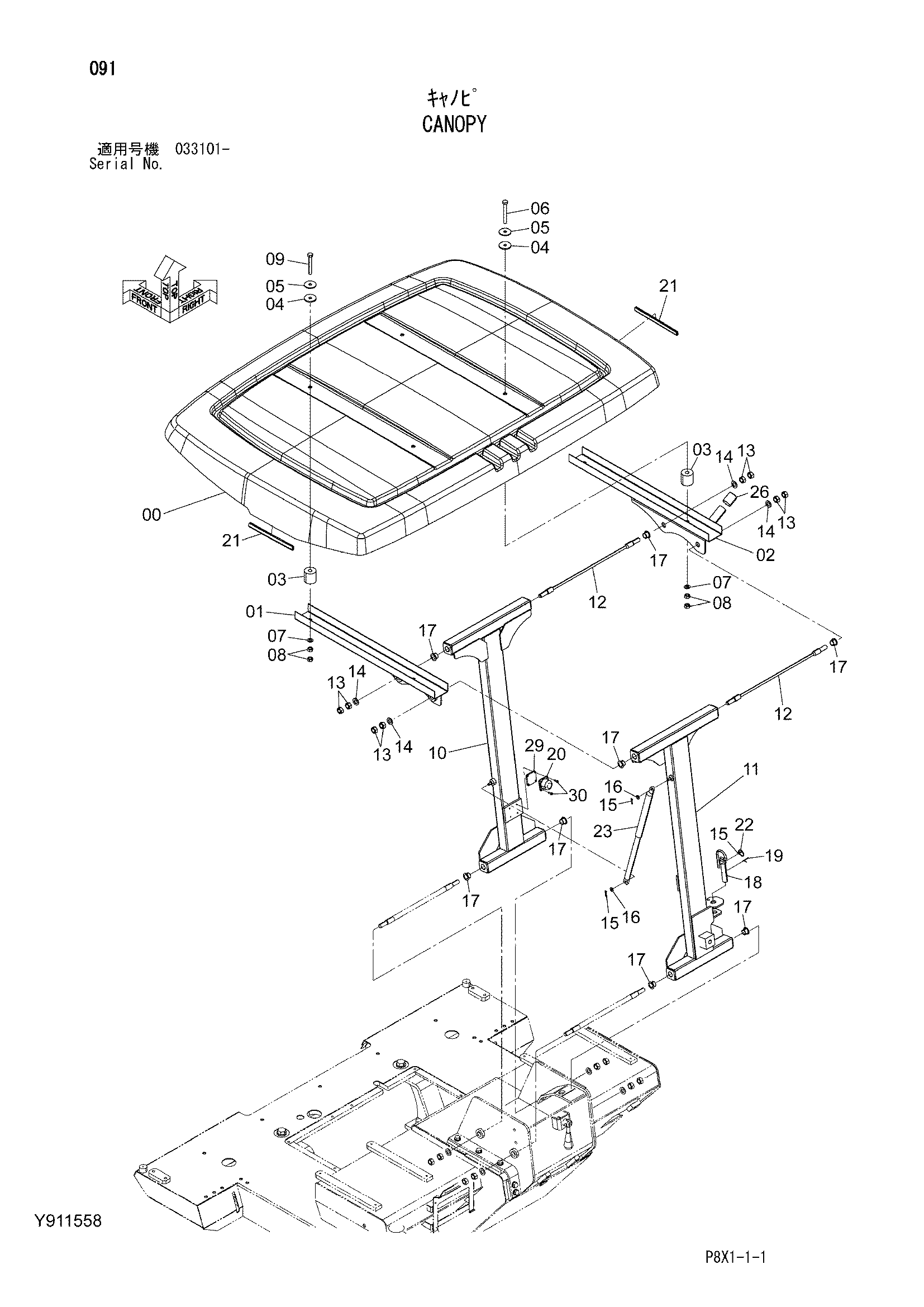

Заводская схема «Навес» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500114 | Рооф | 1 |
| 01 | Y800791 | Опора | 1 |
| 02 | Y800792 | Опора | 1 |
| 03 | Y404869 | Резиновая подушка | 4 |
| 04 | Y404870 | Манжета | 4 |
| 05 | Y404871 | Шайба | 4 |
| 06 | J901200 | Болт | 2 |
| 07 | A590112 | Плоская шайба | 4 |
| 08 | J950012 | Гайка | 8 |
| 09 | J901290 | Болт | 2 |
| 10 | Y700339 | Поле | 1 |
| 11 | Y700340 | Поле | 1 |
| 12 | Y404873 | Вал | 2 |
| 13 | J950016 | Гайка | 8 |
| 14 | A590116 | Плоская шайба | 4 |
| 15 | 4022697 | Стопорный палец | 3 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | Y405110 | Втулка | 8 |
| 18 | Y970352 | Палец | 1 |
| 19 | A763032 | Шплинт | 1 |
| 20 | Y404855 | Резиновая подушка | 1 |
| 21 | Y404878 | Втулка | 2 |
| 22 | Y401543 | Шпонка кольцо | 1 |
| 23 | Y407443 | Гидроцилиндр | 1 |
| 26 | Y409164 | Колпачок | 1 |
| 29 | Y417952 | Пластина | 1 |
| 30 | J450520 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
