Задний скребок — HITACHI CS125-3

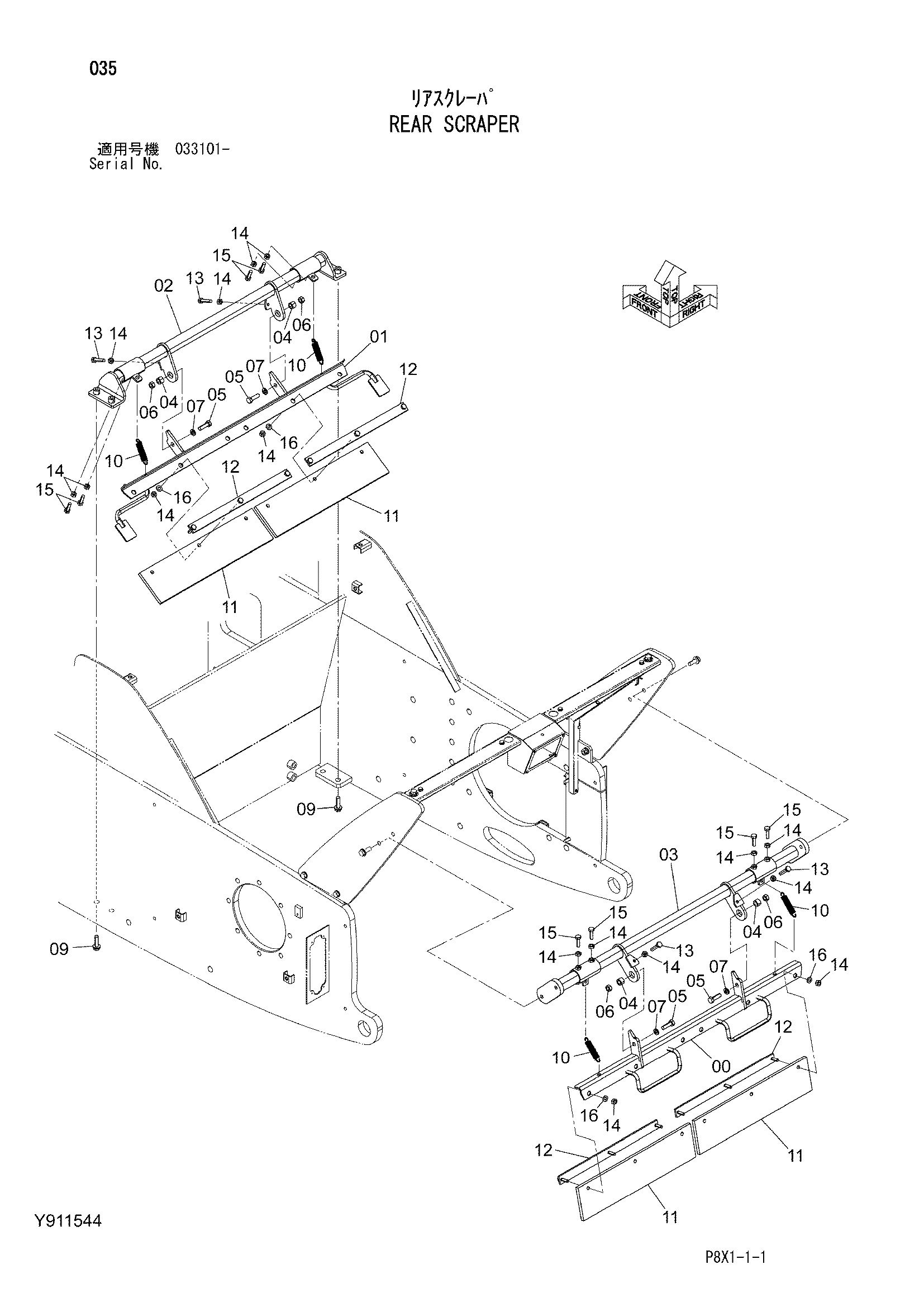

Заводская схема «Задний скребок» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701192 | Кронштейн | 1 |
| 01 | Y700360 | Кронштейн | 1 |
| 02 | Y700358 | Кронштейн | 1 |
| 03 | Y700359 | Кронштейн | 1 |
| 04 | Y405015 | Проставка | 4 |
| 05 | J901240 | Болт | 4 |
| 06 | J950012 | Гайка | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 09 | J271245 | Болт с шайбой | 4 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | Y404718 | Пружина | 4 |
| 11 | Y404721 | Отвал | 4 |
| 12 | Y971846 | Седло винта | 4 |
| 13 | M261050 | Болт | 4 |
| 14 | J950010 | Гайка | 24 |
| 15 | J901035 | Болт | 8 |
| 16 | A590110 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
