Панель приборов — HITACHI CS125-3

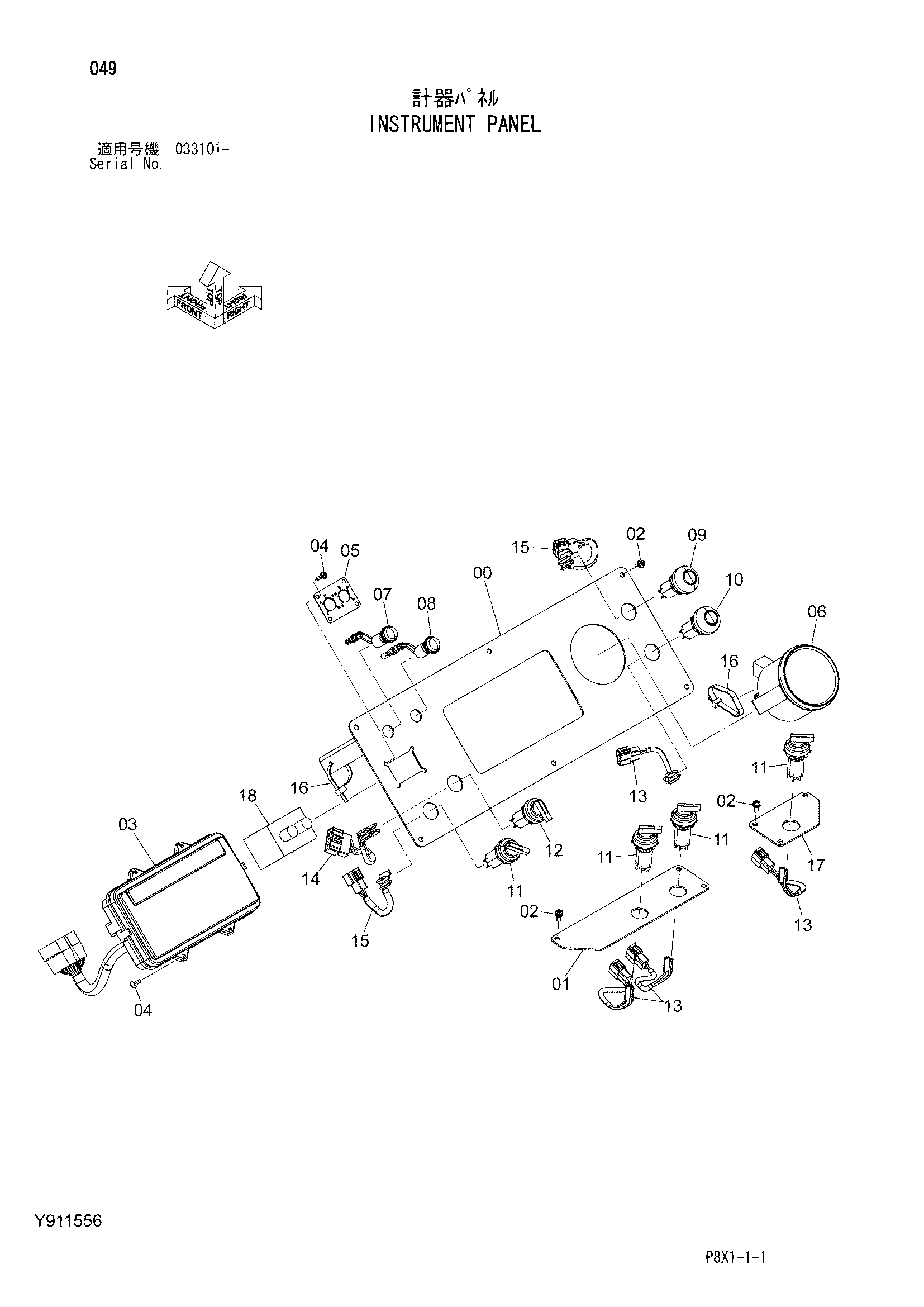

Заводская схема «Панель приборов» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701193 | Панель управление | 1 |
| 01 | Y302328 | Панель управление | 1 |
| 02 | J460512 | Винт с шайбой | 12 |
| 03 | Y417674 | Панель указатель | 1 |
| 04 | J460416 | Винт с шайбой | 8 |
| 05 | Y302243 | Информационная табличка | 1 |
| 06 | Y417673 | Измеритель такхо | 1 |
| 07 | Y417732 | Фонарь пилотный | 1 |
| 08 | Y417589 | Фонарь пилотный | 1 |
| 09 | Y417214 | Выключатель | 1 |
| 10 | Y417738 | Выключатель | 1 |
| 11 | Y417213 | Выключатель | 4 |
| 12 | Y417215 | Выключатель | 1 |
| 13 | Y417222 | Жгут проводов | 4 |
| 14 | Y417224 | Жгут проводов | 1 |
| 15 | Y417741 | Жгут проводов | 2 |
| 16 | 4055311 | Ленточный зажим | 2 |
| 17 | Y418156 | Панель управление | 1 |
| 18 | Y417790 | Таймер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
