Крышка двигателя — HITACHI CS125-3

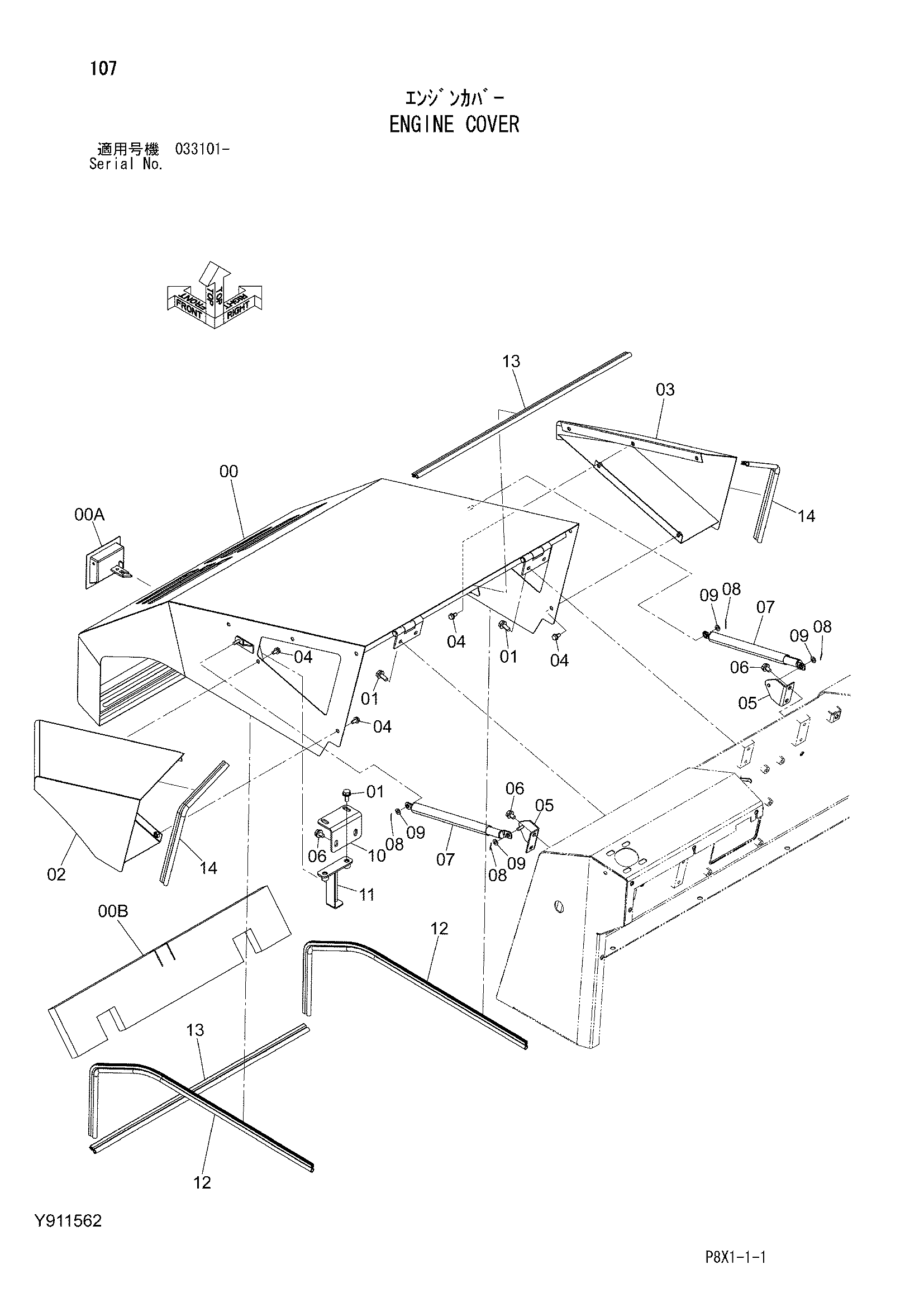

Заводская схема «Крышка двигателя» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500367 | Крышка двигатель | 1 |
| 00A | 4422418 | Защёлка | 1 |
| 00B | Y417865 | Виброизолятор | 1 |
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | Y701209 | Крыло | 1 |
| 03 | Y701210 | Крыло | 1 |
| 04 | J260816 | Болт с шайбой | 10 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | Y802836 | Кронштейн | 2 |
| 06 | J271016 | Болт с шайбой | 6 |
| 06A | J901016 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | Y407443 | Гидроцилиндр | 2 |
| 08 | A762020 | Шплинт | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | Y417795 | Кронштейн | 1 |
| 11 | Y802818 | Защёлка | 1 |
| 12 | Y417796 | Уплотнительная окантовка | 2 |
| 13 | Y417797 | Уплотнительная окантовка | 2 |
| 14 | Y417798 | Уплотнительная окантовка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
