Гидромотор — HITACHI CS125-3

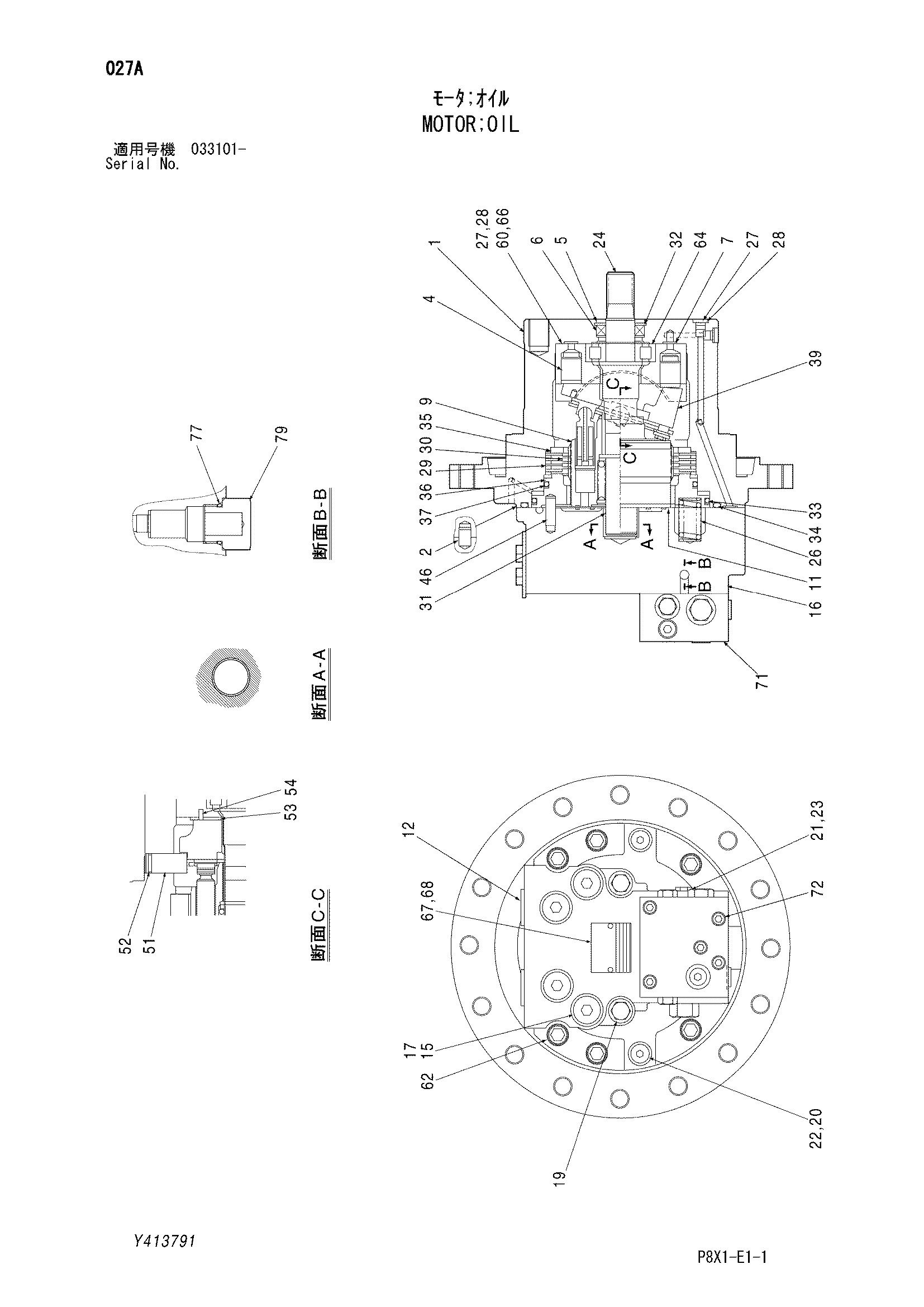

Заводская схема «Гидромотор» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y413791 | Гидромотор | 1 | |
| 2 | 0129602 | Палец | 2 |
| 4 | Y408093 | Поршень | 2 |
| 5 | Y408094 | Стопорное кольцо | 1 |
| 6 | Y408095 | Масляное уплотнение | 1 |
| 7 | Y408096 | Уплотнительное кольцо | 7 |
| 9 | Y408097 | Блок гидроцилиндра | 1 |
| 11 | Y408098 | Пластина клапан | 1 |
| 12 | Y413792 | Пробка | 2 |
| 15 | Y408099 | Пробка | 4 |
| 17 | Y408100 | Уплотнительное кольцо | 4 |
| 19 | 4260846 | Пробка | 2 |
| 20 | Y408101 | Пробка | 2 |
| 21 | Y408102 | Пробка | 1 |
| 22 | Y408103 | Уплотнительное кольцо | 2 |
| 23 | Y408104 | Уплотнительное кольцо | 1 |
| 24 | Y408105 | Вал | 1 |
| 26 | Y408106 | Пружина | 8 |
| 27 | 4260848 | Пробка | 7 |
| 28 | Y408107 | Уплотнительное кольцо | 7 |
| 29 | Y408108 | Пластина | 4 |
| 30 | Y408109 | Пластина | 3 |
| 31 | Y408110 | Подшипник | 1 |
| 32 | Y408111 | Стопорное кольцо | 1 |
| 33 | Y408112 | Уплотнительное кольцо | 1 |
| 34 | Y408113 | Уплотнительное кольцо | 1 |
| 35 | Y408114 | Ограничитель | 1 |
| 36 | Y413467 | Поршень | 1 |
| 37 | Y408116 | Уплотнительное кольцо | 1 |
| 39 | Y413468 | Пластина | 1 |
| 46 | Y408118 | Палец | 2 |
| 51 | Y408119 | Ролик | 2 |
| 52 | Y408120 | Уплотнительное кольцо | 2 |
| 53 | Y408121 | Подшипник | 2 |
| 54 | Y408122 | Пружинный штифт | 2 |
| 60 | Y408123 | Держатель | 1 |
| 62 | 0619004 | Винт | 6 |
| 64 | Y408124 | Роликовый подшипник | 1 |
| 66 | Y408125 | Болт | 4 |
| 68 | 4260808 | Приводной винт | 2 |
| 71 | Y413469 | Челночный клапан | 1 |
| 72 | Y408127 | Болт с внутренним шестигранником | 4 |
| 77 | 0130308 | Уплотнительное кольцо | 1 |
| 79 | 4260852 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
