Каталог запчастей HITACHI
Управление деталь — HITACHI CS125-3

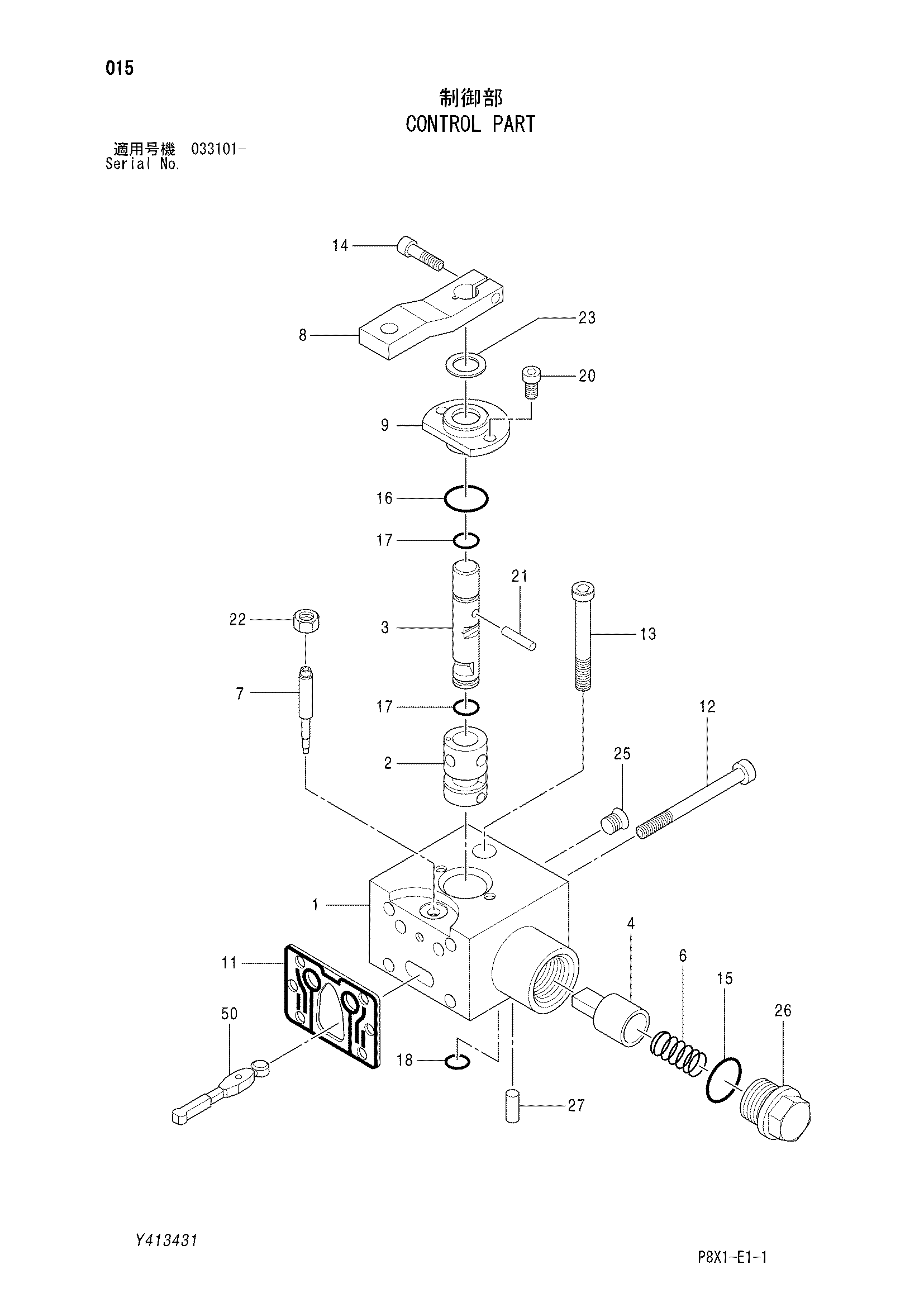

Заводская схема «Управление деталь» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y413431 | Управление деталь | 1 | |
| 1-27 | Y413452 | Внутренний управление деталь | 1 |
| 8 | Y413453 | Рычаг | 1 |
| 11 | Y408520 | Прокладка | 1 |
| 12 | Y413454 | Болт с внутренним шестигранником | 4 |
| 13 | Y413455 | Болт с внутренним шестигранником | 1 |
| 14 | Y413456 | Болт с внутренним шестигранником | 1 |
| 15 | Y413457 | Уплотнительное кольцо | 1 |
| 16 | Y413458 | Уплотнительное кольцо | 1 |
| 17 | Y413459 | Уплотнительное кольцо | 2 |
| 18 | Y413460 | Уплотнительное кольцо | 1 |
| 20 | Y413461 | Болт с внутренним шестигранником | 2 |
| 22 | 0264007 | Гайка | 1 |
| 50 | Y413462 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
