Водяной насос — HITACHI CS125-3

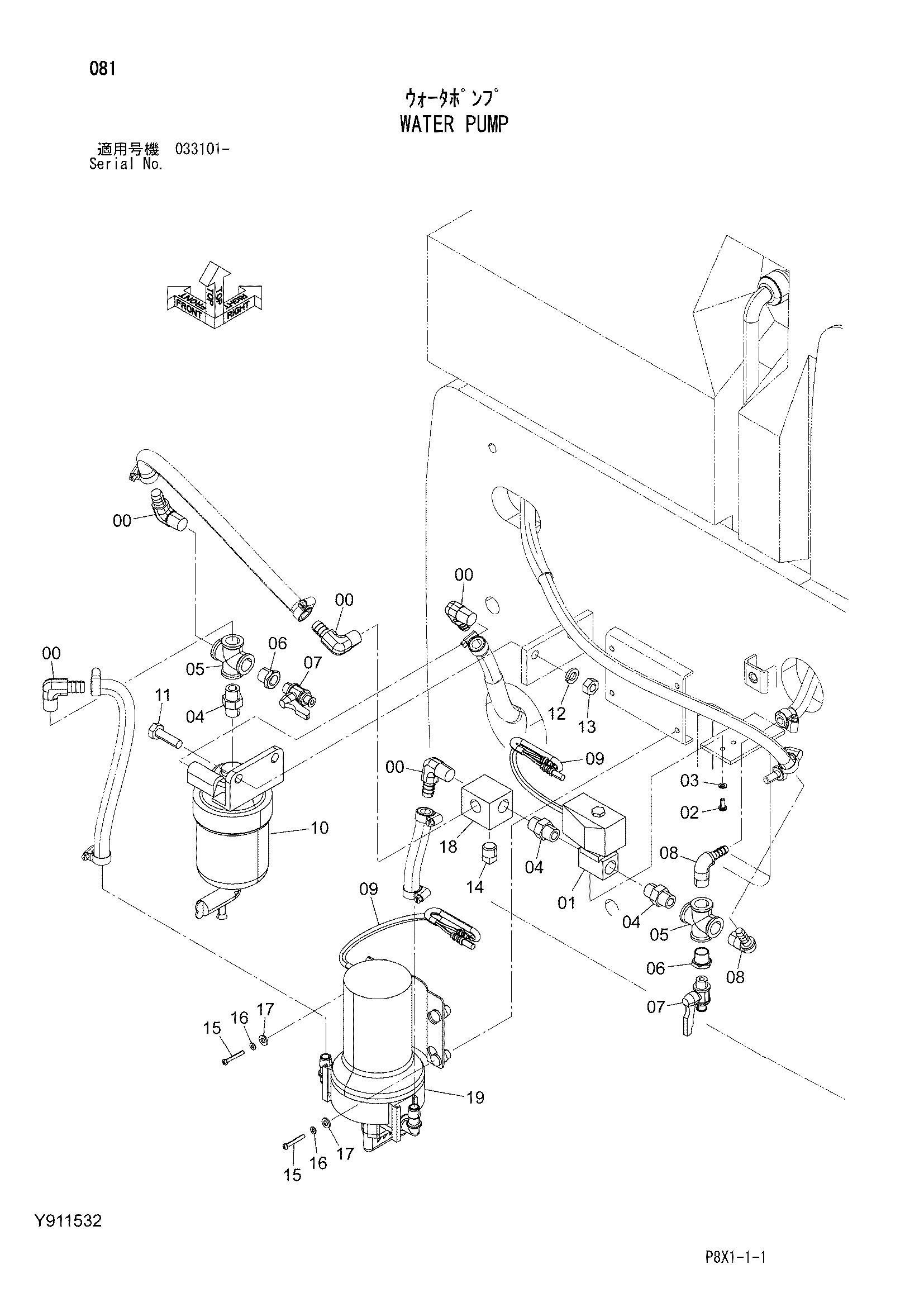

Заводская схема «Водяной насос» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y409154 | Штуцер шланг | 5 |
| 01 | Y417672 | Электромагнитный клапан | 1 |
| 02 | M430513 | Винт | 2 |
| 03 | A590905 | Пружинная шайба | 2 |
| 04 | J70783 | Адаптер | 3 |
| 05 | J70583 | Крестовина | 2 |
| 06 | J728382 | Переходник | 2 |
| 07 | Y404982 | Шаровой клапан | 2 |
| 08 | Y402069 | Штуцер шланг | 2 |
| 09 | Y410600 | Трубка | 2 |
| 10 | Y414239 | Фильтр | 1 |
| 10A | Y416184 | Фильтрующий элемент | 1 |
| 11 | J901035 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 14 | 94-2023 | Пробка | 1 |
| 15 | M430430 | Винт | 4 |
| 16 | A590104 | Плоская шайба | 4 |
| 17 | A590106 | Плоская шайба | 4 |
| 18 | Y302268 | Коллектор | 1 |
| 19 | Y417596 | Насос диапхрагм | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
