Электрооборудование (3-1) — HITACHI CS125-3

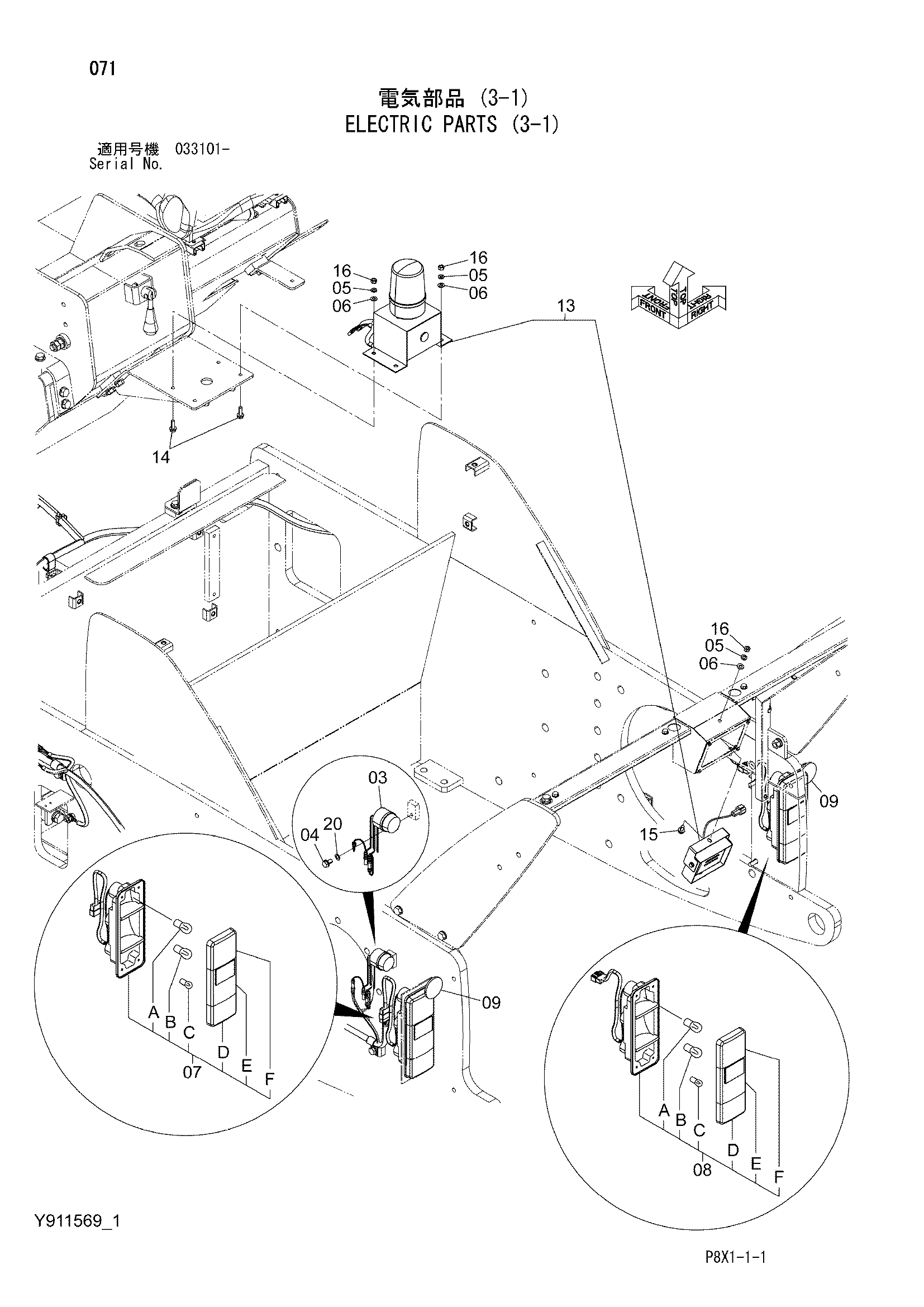

Заводская схема «Электрооборудование (3-1)» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4363322 | Сигнализация | 1 |
| 04 | J900816 | Болт | 1 |
| 05 | A590908 | Пружинная шайба | 5 |
| 06 | A590108 | Плоская шайба | 5 |
| 07 | Y415208 | Фонарь задний | 1 |
| 07A | Y415666 | Лампа | 1 |
| 07B | Y415667 | Лампа | 1 |
| 07C | Y415666 | Лампа | 1 |
| 07D | 4661240 | Рассеиватель | 1 |
| 07E | 4661239 | Рассеиватель | 1 |
| 07F | 4661238 | Рассеиватель | 1 |
| 08 | Y415207 | Фонарь задний | 1 |
| 08A | Y415666 | Лампа | 1 |
| 08B | Y415667 | Лампа | 1 |
| 08C | Y415666 | Лампа | 1 |
| 08D | 4661243 | Рассеиватель | 1 |
| 08E | 4661242 | Рассеиватель | 1 |
| 08F | 4661241 | Рассеиватель | 1 |
| 09 | 4487132 | Рефлектор | 2 |
| 13 | Y417740 | Датчик | 1 |
| 14 | J900825 | Болт | 4 |
| 15 | J900820 | Болт | 1 |
| 16 | J950008 | Гайка | 5 |
| 20 | Y403796 | Шайба зуб | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
