Рычаг хода — HITACHI CS125-3

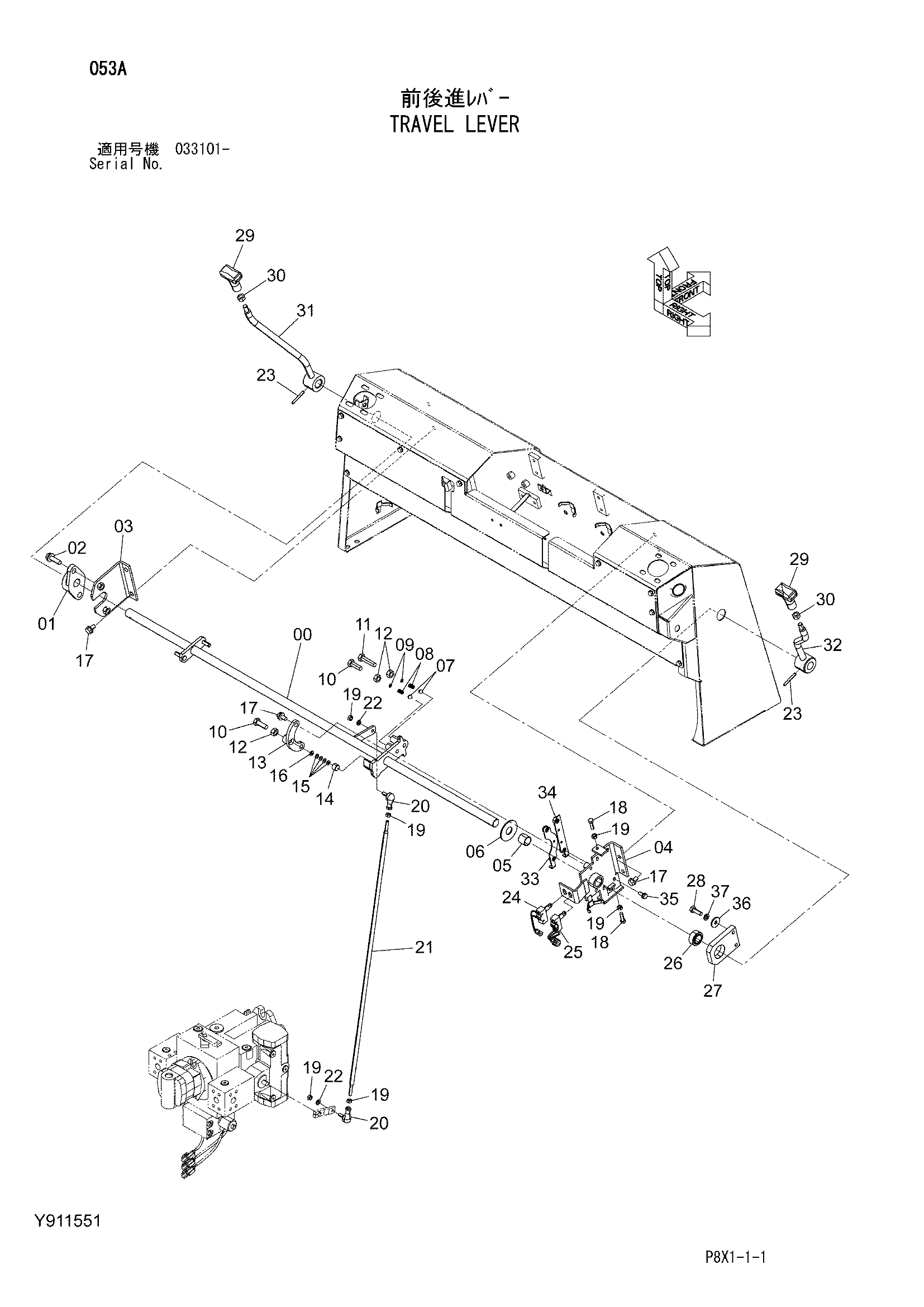

Заводская схема «Рычаг хода» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701184 | Вал | 1 |
| 01 | Y404909 | Подшипник. блок | 1 |
| 02 | J271240 | Болт с шайбой | 2 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | Y800882 | Кронштейн | 1 |
| 04 | Y802800 | Кронштейн | 1 |
| 05 | Y404910 | Втулка | 1 |
| 06 | Y417683 | Дисковый фрикционный | 1 |
| 07 | Y404911 | Стальной шарик | 2 |
| 08 | Y404906 | Пружина сжатия | 2 |
| 09 | A590105 | Плоская шайба | 2 |
| 10 | J921235 | Болт | 2 |
| 11 | M261250 | Болт | 1 |
| 12 | J950012 | Гайка | 3 |
| 13 | Y970344 | Кронштейн | 1 |
| 14 | Y404902 | Держатель | 1 |
| 15 | Y404908 | Тарельчатая пружина | 4 |
| 16 | J222006 | Шайба | 1 |
| 17 | J271020 | Болт с шайбой | 6 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J900830 | Болт | 4 |
| 19 | M500807 | Гайка | 8 |
| 20 | 4056018 | Шарнир | 2 |
| 21 | Y417681 | Шток | 1 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23 | 984299 | Пружинный штифт | 2 |
| 24 | Y402008 | Выключатель микро | 1 |
| 25 | Y404955 | Выключатель микро | 1 |
| 26 | Y404984 | Подшипник. DRY | 1 |
| 27 | Y404985 | Пластина | 1 |
| 28 | J901030 | Болт | 2 |
| 29 | 3036292 | Рукоятка | 2 |
| 30 | J952012 | Гайка | 2 |
| 31 | Y801096 | Рычаг | 1 |
| 32 | Y801097 | Рычаг | 1 |
| 33 | Y971842 | Пластина фрикционный | 1 |
| 34 | Y971856 | Пластина фрикционный | 1 |
| 35 | J260820 | Болт с шайбой | 4 |
| 35A | J900820 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | J217083 | Шайба | 2 |
| 37 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
