Поворотный группа — HITACHI CS125-3

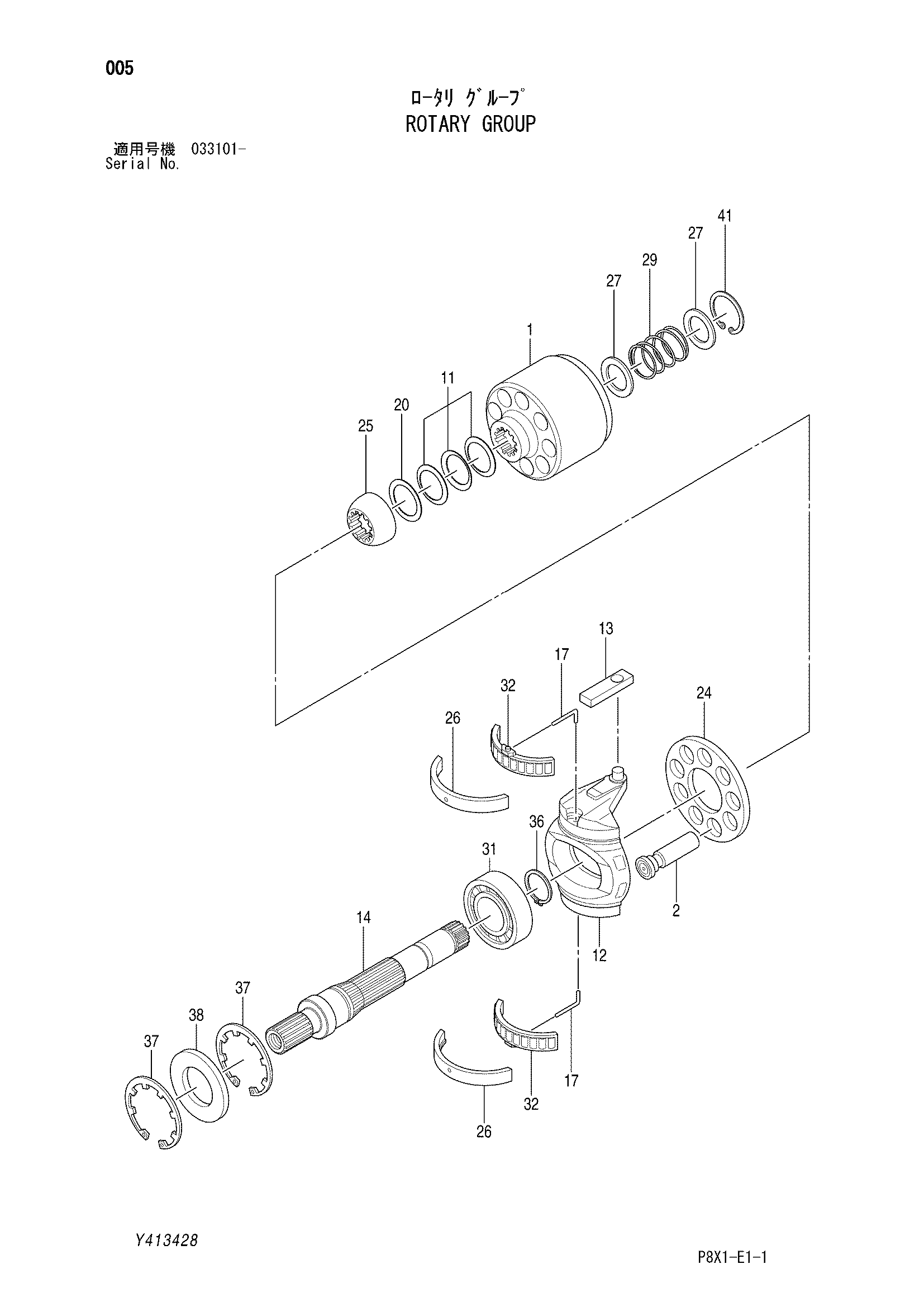

Заводская схема «Поворотный группа» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y413428 | Поворотный группа | 1 | |
| 1 | Y413441 | Блок гидроцилиндра | 1 |
| 2 | Y408482 | Поршень | 9 |
| 11 | Y408483 | Тарельчатая пружина | 1 |
| 12 | Y408484 | Подвес | 1 |
| 13 | Y408485 | Направляющая | 1 |
| 14 | Y413442 | Вал | 1 |
| 17 | Y408487 | Палец | 2 |
| 20 | Y413443 | Регулировочная шайба 1.2 | 1 |
| 20 | Y413444 | Регулировочная шайба 1.0 | 1 |
| 20 | Y413445 | Регулировочная шайба 0.8 | 1 |
| 20 | Y413446 | Регулировочная шайба 0.6 | 1 |
| 24 | Y413447 | Фиксатор | 1 |
| 25 | Y413448 | Направляющая | 1 |
| 26 | Y413449 | Линер бееринг | 1 |
| 27 | Y408489 | Регулировочная шайба | 2 |
| 29 | Y408490 | Пружина | 1 |
| 31 | Y408491 | Подшипник | 1 |
| 32 | Y408492 | Подшипник | 1 |
| 36 | Y408493 | Стопорное кольцо | 1 |
| 37 | Y408494 | Стопорное кольцо | 2 |
| 38 | Y408552 | Масляное уплотнение | 1 |
| 41 | Y408495 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
