Тормоз педаль — HITACHI CS125-3

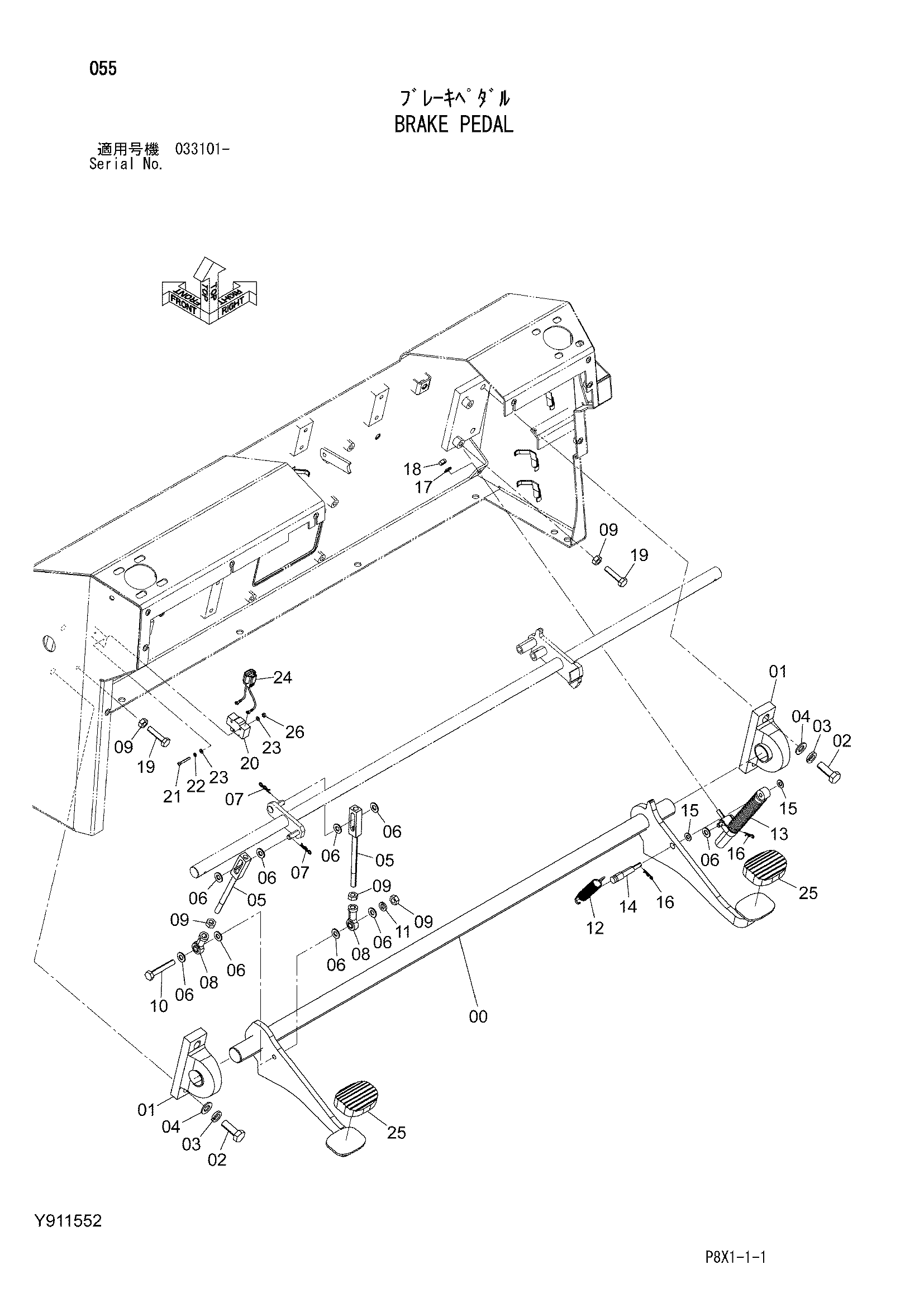

Заводская схема «Тормоз педаль» для HITACHI CS125-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600637 | Педаль | 1 |
| 01 | 4085278 | Подшипник блок | 2 |
| 02 | J921440 | Болт | 4 |
| 03 | A590914 | Пружинная шайба | 4 |
| 04 | A590114 | Плоская шайба | 4 |
| 05 | Y800801 | Шток | 2 |
| 06 | A590110 | Плоская шайба | 9 |
| 07 | 4022698 | Стопорный палец | 2 |
| 08 | 4505451 | Концевой шток | 2 |
| 09 | J950010 | Гайка | 6 |
| 10 | J901065 | Болт | 1 |
| 11 | A590910 | Пружинная шайба | 1 |
| 12 | 3065533 | Пружина растяжения | 1 |
| 13 | 4204959 | Амортизатор | 1 |
| 14 | 4044928 | Палец | 1 |
| 15 | A590108 | Плоская шайба | 2 |
| 16 | 4022697 | Стопорный палец | 2 |
| 17 | A590908 | Пружинная шайба | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | J901045 | Болт | 3 |
| 20 | 4261681 | Выключатель концевой | 1 |
| 21 | M430430 | Винт | 2 |
| 22 | A590904 | Пружинная шайба | 2 |
| 23 | A590104 | Плоская шайба | 4 |
| 24 | 4313840 | Жгут проводов | 1 |
| 25 | 4338278 | Крышка | 2 |
| 26 | M500403 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CS125-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
