Мост задний (1/2) — HITACHI CP220-3

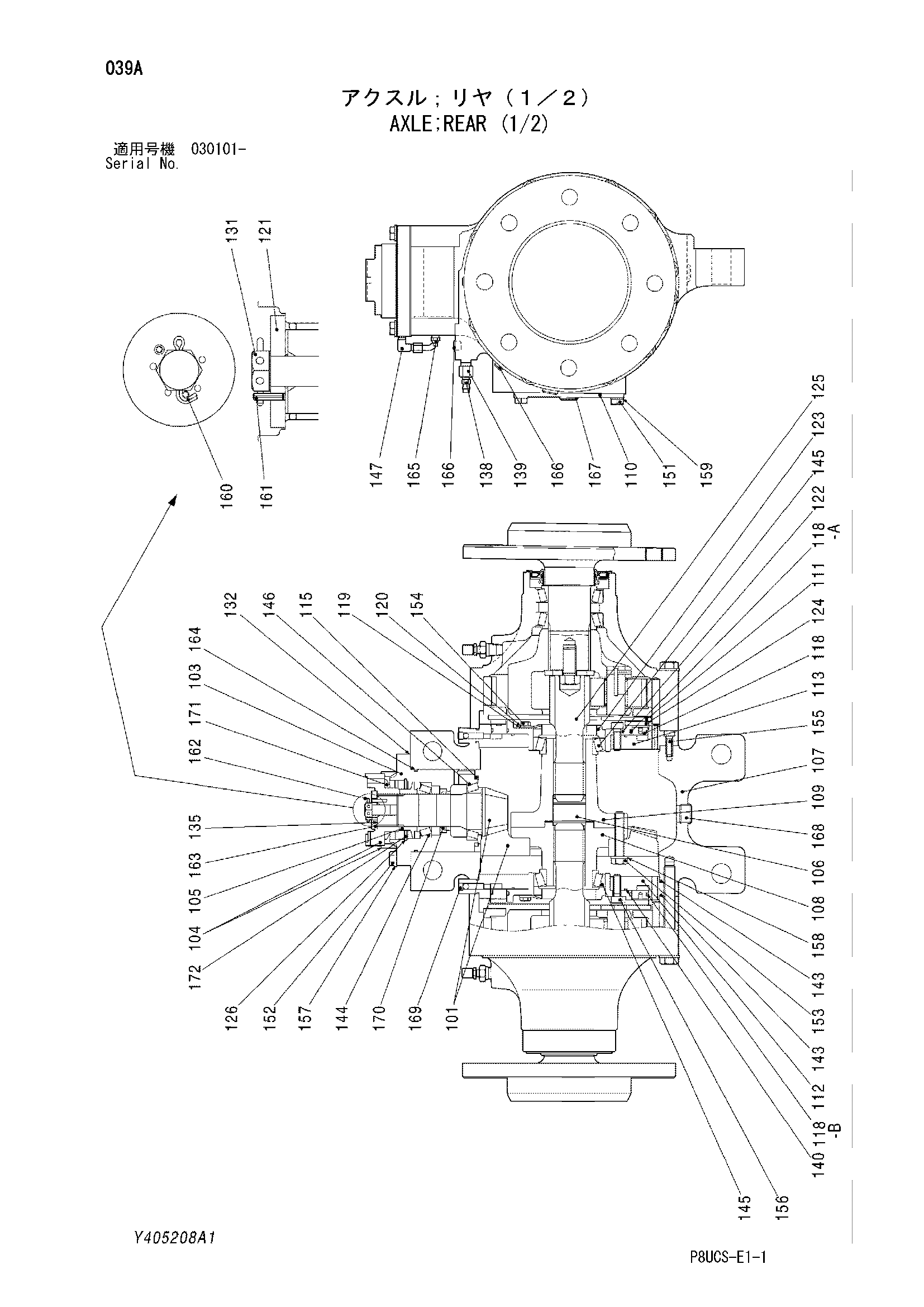

Заводская схема «Мост задний (1/2)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405208 | Мост задний (1/2) | 1 | |
| 101 | Y413728 | Шестерня ведущая шестерня | 1 |
| 103 | Y413729 | Каге подшипник. | 1 |
| 104 | Y413730 | Вилка | 1 |
| 105 | Y413731 | Проставка | 1 |
| 106 | Y413732 | Проставка | 1 |
| 107 | Y413733 | Корпус | 1 |
| 108 | Y413734 | Опора | 1 |
| 109 | Y413735 | Опора | 1 |
| 110 | Y412275 | Крышка | 1 |
| 111 | Y413737 | Диск | 2 |
| 112 | Y413739 | Корпус | 1 |
| 113 | Y413741 | Корпус | 1 |
| 115 | Y413742 | Направляющая | 1 |
| 118 | Y413743 | Поршень | 2 |
| 118A | Y413744 | Уплотнительное кольцо | 1 |
| 118B | Y413745 | Уплотнительное кольцо | 1 |
| 119 | Y412273 | Стопорная пластина | 2 |
| 120 | Y412274 | Стопорная шайба | 2 |
| 121 | Y413746 | Шайба | 1 |
| 122 | Y413747 | Корпус | 2 |
| 123 | Y413748 | Гайка | 2 |
| 124 | Y413749 | Пластина | 2 |
| 125 | Y413750 | Солнечная шестерня | 2 |
| 125 | Y413395 | Солнечная шестерня | 2 |
| 126 | Y413751 | Пластина | 1 |
| 131 | Y413752 | Болт | 1 |
| 132 | Y413753 | Регулировочная шайба в сборе | 1 |
| 135 | Y413754 | Регулировочная шайба в сборе | 1 |
| 138 | Y412302 | Сапун | 2 |
| 139 | Y413755 | Соединение | 2 |
| 140 | Y413756 | Уплотнительное кольцо | 2 |
| 143 | Y413757 | Уплотнительное кольцо | 4 |
| 144 | Y412304 | Роликовый подшипник | 1 |
| 145 | Y413758 | Роликовый подшипник | 2 |
| 146 | Y413759 | Роликовый подшипник | 1 |
| 146 | Y412332 | Роликовый подшипник | 1 |
| 147 | Y413760 | Унион | 1 |
| 151 | 0763008 | Болт | 8 |
| 152 | Y413761 | Болт | 7 |
| 153 | Y413762 | Болт | 14 |
| 154 | Y412308 | Болт | 4 |
| 155 | Y413763 | Болт с внутренним шестигранником | 4 |
| 156 | Y413764 | Болт с внутренним шестигранником | 16 |
| 157 | Y413765 | Шайба | 7 |
| 158 | Y412336 | Плоская шайба | 14 |
| 159 | 0328832 | Пружинная шайба | 8 |
| 160 | Y413766 | Шплинт | 1 |
| 161 | Y413767 | Пружинный штифт | 1 |
| 162 | Y413768 | Пружинный штифт | 1 |
| 163 | Y413769 | Уплотнительное кольцо | 1 |
| 164 | Y412289 | Уплотнительное кольцо | 1 |
| 165 | Y413771 | Пресс-маслёнка | 1 |
| 166 | Y412315 | Пробка | 4 |
| 167 | 0153426 | Пробка | 1 |
| 168 | 0153547 | Пробка магнит | 1 |
| 169 | Y413770 | Пресс-маслёнка | 2 |
| 170 | Y413774 | Масляное уплотнение | 1 |
| 171 | Y413775 | Масляное уплотнение | 1 |
| 171 | Y413396 | Масляное уплотнение | 1 |
| 172 | Y413776 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
