Электрооборудование (управление) — HITACHI CP220-3

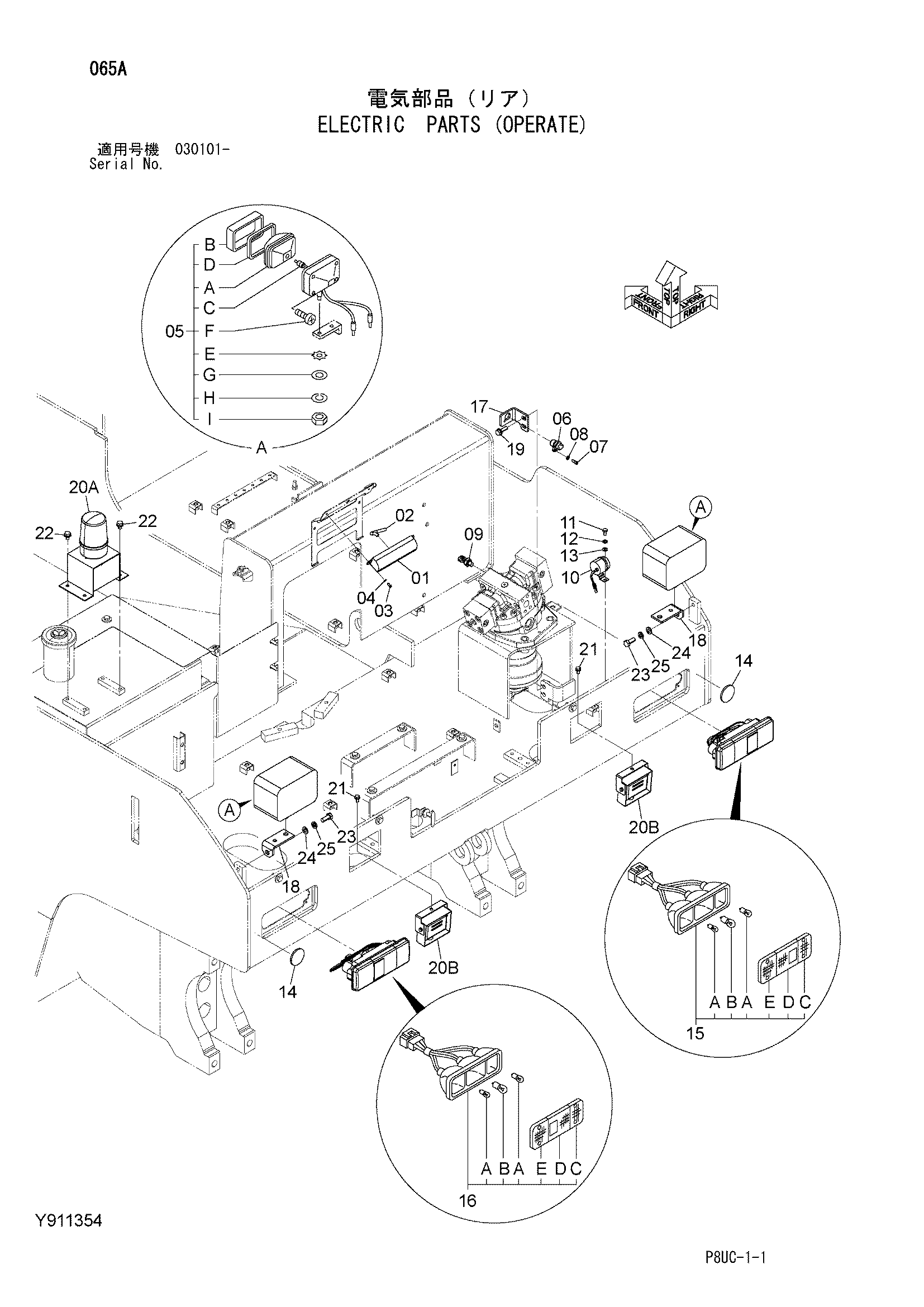

Заводская схема «Электрооборудование (управление)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y403066 | Фонарь | 1 |
| 01A | 4037222 | Лампа (12W) | 1 |
| 02 | Y404337 | Трубка | 1 |
| 03 | M430513 | Винт | 2 |
| 04 | A590905 | Пружинная шайба | 2 |
| 05 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 05 | 4326800 | Фара | 2 |
| 05A | 4326801 | Ленс блок | 1 |
| 05B | 4326802 | Рама | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4326803 | Прокладка | 1 |
| 05E | 4307026 | Шайба | 1 |
| 05F | 4307027 | Винт | 4 |
| 05G | A590114 | Плоская шайба | 1 |
| 05H | A590914 | Пружинная шайба | 1 |
| 05I | J952014 | Гайка | 1 |
| 06 | 4265372 | Датчик револ. | 1 |
| 07 | J780616 | Болт с внутренним шестигранником | 1 |
| 08 | A590106 | Плоская шайба | 1 |
| 09 | 4436535 | Датчик давления | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4363322 | Сигнализация | 1 |
| 11 | J900816 | Болт | 1 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | 4487132 | Рефлектор | 2 |
| 15 | 4649160 | Фонарь задний | 1 |
| 15A | 4661236 | Лампа | 2 |
| 15B | 4661237 | Лампа | 1 |
| 15C | 4661243 | Ленс (правый) | 1 |
| 15D | 4661242 | Ленс (правый) | 1 |
| 15E | 4661241 | Ленс (правый) | 1 |
| 16 | 4649402 | Фонарь задний | 1 |
| 16A | 4661236 | Лампа | 2 |
| 16B | 4661237 | Лампа | 1 |
| 16C | 4661240 | Ленс (левый) | 1 |
| 16D | 4661239 | Ленс (левый) | 1 |
| 16E | 4661238 | Ленс (левый) | 1 |
| 17 | Y417640 | Кронштейн | 1 |
| 18 | Y417350 | Кронштейн | 2 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | Y417355 | Датчик | 1 |
| 21 | J260816 | Болт с шайбой | 2 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J271016 | Болт с шайбой | 4 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J901230 | Болт | 2 |
| 24 | A590112 | Плоская шайба | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
