Гидроцилиндр. силовой — HITACHI CP220-3

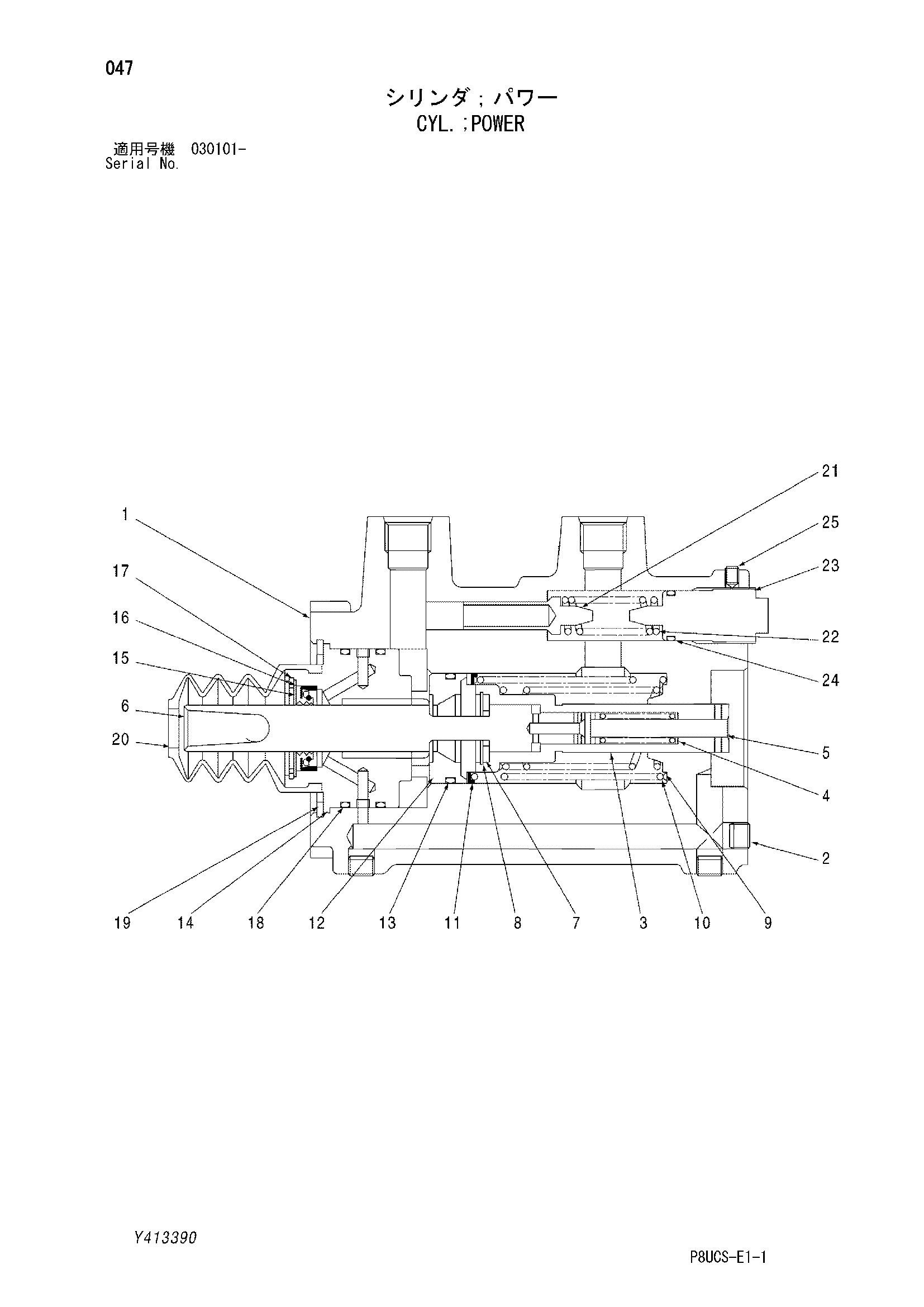

Заводская схема «Гидроцилиндр. силовой» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y413390 | Гидроцилиндр. силовой | 1 | |
| 3 | Y413904 | Коннектер | 1 |
| 4 | Y413905 | Пружина | 1 |
| 5 | Y413906 | Шток | 1 |
| 6 | Y413907 | Золотник | 1 |
| 7 | Y413908 | Упорная шайба | 1 |
| 8 | Y413909 | Стопорное кольцо | 1 |
| 9 | Y413910 | Пружина | 1 |
| 10 | Y413911 | Пружина | 1 |
| 11 | Y413912 | Седло пружины | 1 |
| 12 | Y413913 | Поршень силовой | 1 |
| 13 | Y413914 | Уплотнительное кольцо | 1 |
| 14 | Y413915 | Крышка | 1 |
| 15 | Y413916 | Масляное уплотнение | 1 |
| 16 | Y413917 | Пластина | 1 |
| 17 | Y413918 | Стопорное кольцо | 1 |
| 18 | Y413919 | Уплотнительное кольцо | 2 |
| 19 | Y413920 | Стопорное кольцо | 1 |
| 20 | Y413921 | Крышка | 1 |
| 21 | Y413922 | Клапан | 1 |
| 22 | Y413923 | Пружина | 1 |
| 23 | Y413924 | Пробка | 1 |
| 24 | Y413925 | Уплотнительное кольцо | 1 |
| 25 | Y413926 | Установочный винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
