Топливные трубопроводы — HITACHI CP220-3

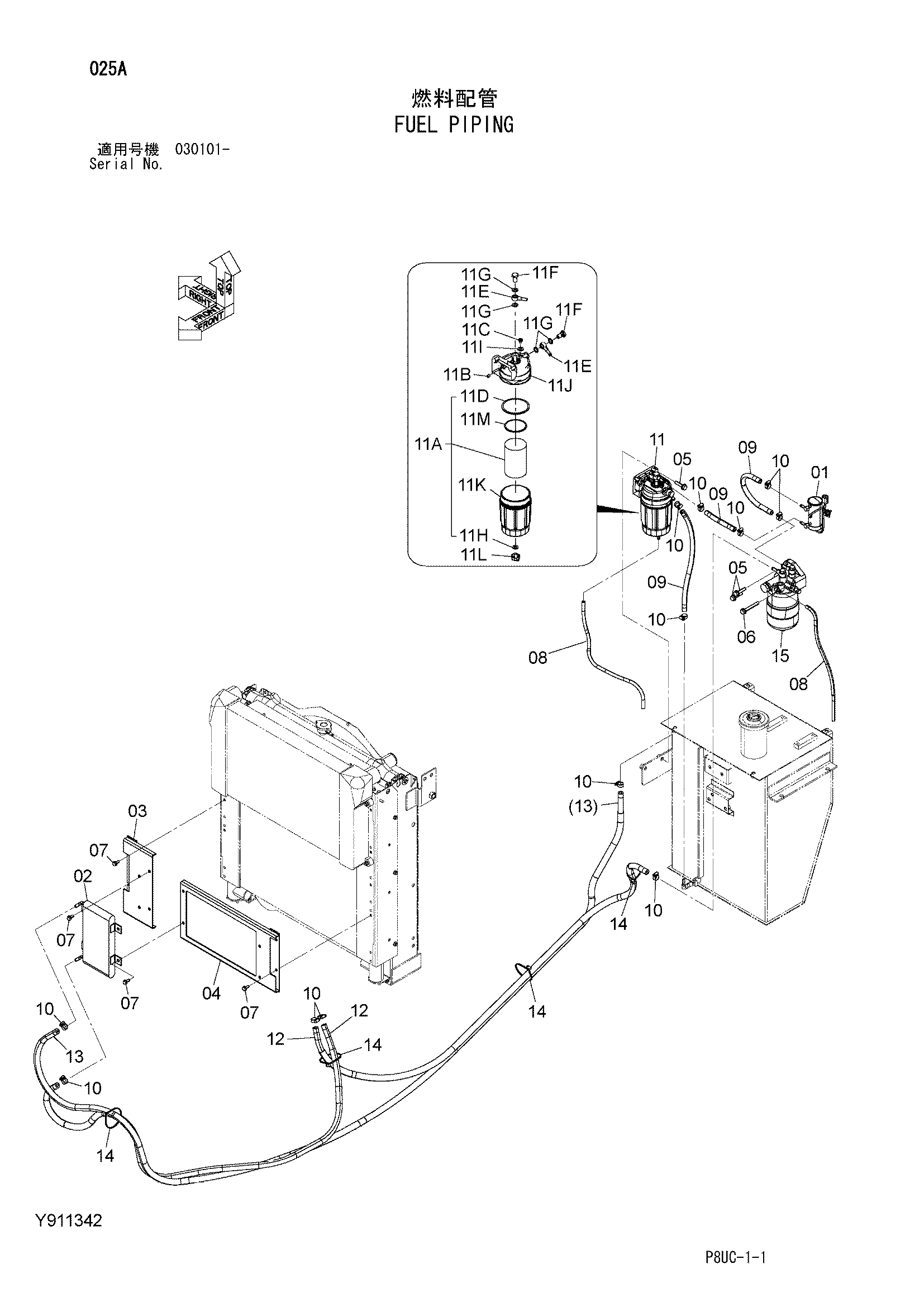

Заводская схема «Топливные трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4645227 | Насос | 1 |
| 01A | 4658052 | Прокладка | 1 |
| 01B | 4658053 | Сетчатый фильтр | 1 |
| 02 | 4626193 | Радиатор | 1 |
| 03 | 8105314 | Кронштейн | 1 |
| 04 | 8105315 | Кронштейн | 1 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271080 | Болт с шайбой | 1 |
| 06A | J901080 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J260820 | Болт с шайбой | 8 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4652981 | Виниловый шланг | 2 |
| 09 | Y407456 | Топливный шланг | 3 |
| 10 | 4514700 | Зажим шланг | 12 |
| 11 | 4679980 | Топливный фильтр | 1 |
| 11A | 4676385 | Топливный фильтр | 1 |
| 11B | 4653188 | Пробка | 1 |
| 11C | 4653191 | Пробка воздушный | 1 |
| 11D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 11E | 4326742 | Трубка топливный | 2 |
| 11F | 4326740 | Болт | 2 |
| 11G | 4326741 | Прокладка (для проушина болт) | 4 |
| 11H | 4653194 | Прокладка (для дренажный) | 1 |
| 11I | 4653192 | Прокладка | 1 |
| 11J | 4653187 | Головка | 1 |
| 11K | 4653189 | Корпус фильтр (клеар) | 1 |
| 11L | 4653193 | Пробка дренажный | 1 |
| 11M | 4653190 | Кольцо | 1 |
| 12 | 9225675 | Топливный шланг | 2 |
| 12A | 4602151 | Топливный шланг | 2 |
| 12B | 4602153 | Трубка | 2 |
| 13 | Y910279 | Топливный шланг | 1 |
| 13A | Y415230 | Топливный шланг | 1 |
| 13B | Y415236 | Трубка | 1 |
| 14 | 4121859 | Ленточный зажим | 4 |
| 15 | 4688791 | Топливный фильтр | 1 |
| 15A | 4642641 | Топливный фильтр | 1 |
| 15B | 4634979 | Манжета (M16) | 1 |
| 15C | 4634716 | Болт проушина (M16) | 1 |
| 15D | 4634911 | Трубка топливный | 1 |
| 15E | 4687656 | Корпус фильтр | 1 |
| 15F | 4687657 | Пробка дренажный | 1 |
| 15G | 4687659 | Кольцо | 1 |
| 15H | 4687660 | Уплотнительное кольцо | 1 |
| 15I | 4687658 | Прокладка | 1 |
| 15J | 4687946 | Пробка | 1 |
| 15K | 4687947 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
