Поршневой насос — HITACHI CP220-3

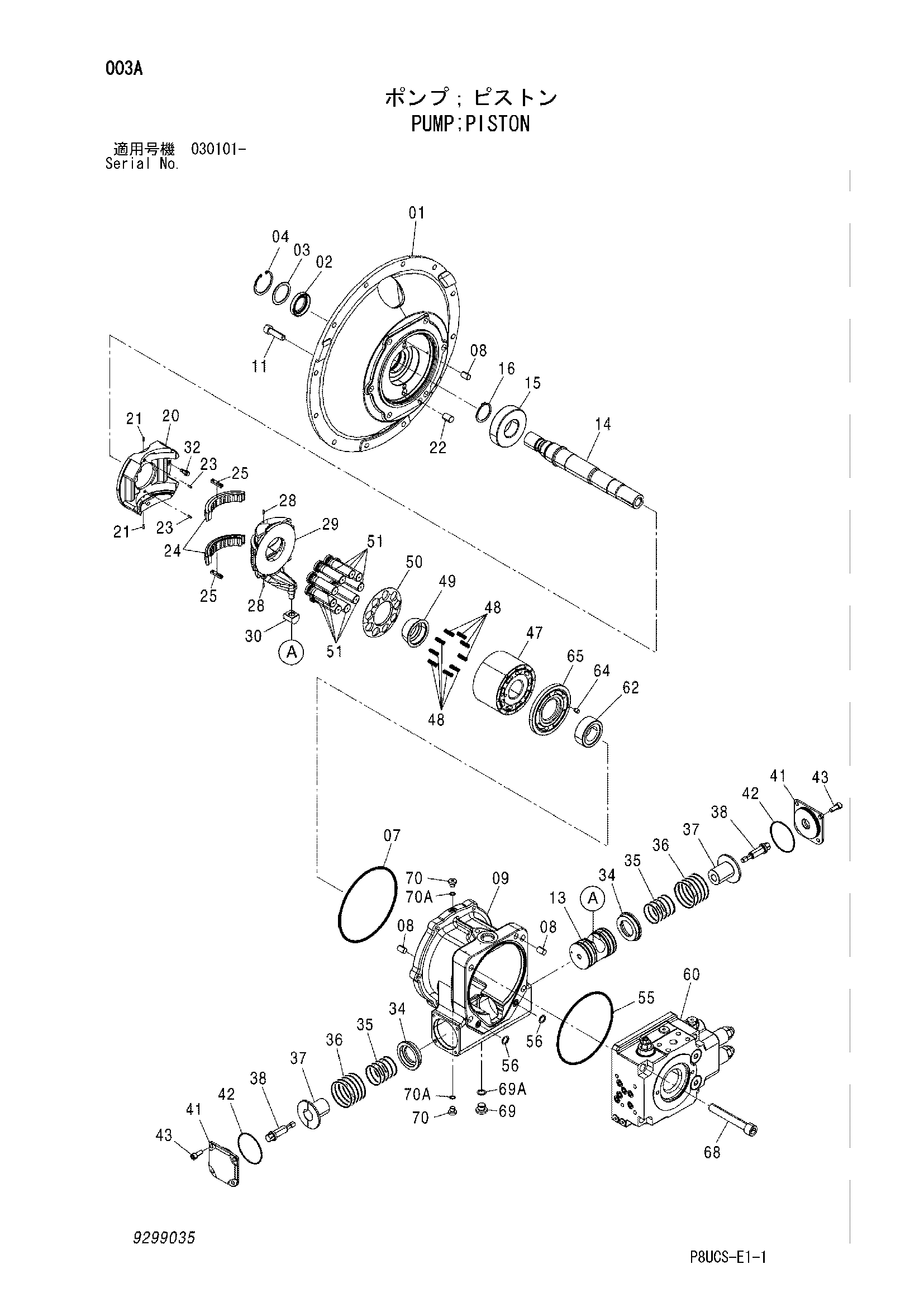

Заводская схема «Поршневой насос» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1033907	Корпус передний	1
02	4320490	Масляное уплотнение	1
03	4665799	Пластина	1
04	930451	Стопорное кольцо	1
07	4410166	Уплотнительное кольцо	1
08	4409640	Установочный штифт	3
09	1033965	Корпус насос	1
11	M341245	Болт с внутренним шестигранником	6
13	3109741	Поршень серво	1
14	2054173	Вал привод	1
15	4653144	Роликовый подшипник	1
16	962002	Стопорное кольцо	1
20	2054175	Пластина крадле	1
21	4120550	Неедле	2
22	4463033	Установочный штифт	1
23	4666998	Установочный штифт	2
24	4666997	Подшипник	2
25	4667767	Палец тяга	2
28	4144008	Пружинный штифт	2
29	2054269	Пластина свасх	1
30	4667768	Ползун	1
32	4665846	Болт ограничитель	1
34	4666851	Направляющая пружины	2
35	4653225	Пружина сжатия	2
36	4653223	Пружина сжатия	2
37	4666853	Направляющая пружины	2
38	4670372	Болт ограничитель	2
41	3109923	Крышка	2
42	A810065	Уплотнительное кольцо	2
43	M340820	Болт с внутренним шестигранником	8
47	2053337	Ротор	1
48	4312681	Пружина сжатия	9
49	4689774	Втулка	1
50	3107710	Фиксатор	1
51	8107769	Поршень	9
55	4364323	Уплотнительное кольцо	1
56	4506412	Уплотнительное кольцо	2
62	4666971	Роликовый подшипник	1
64	4413761	Установочный штифт	1
65	2054200	Пластина клапан	1
68	M341611	Болт с внутренним шестигранником	4
69	9134111	Пробка	1
69A	4509180	Уплотнительное кольцо	1
70	9134109	Пробка	2
70A	4506408	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
