Рулевое управление — HITACHI CP220-3

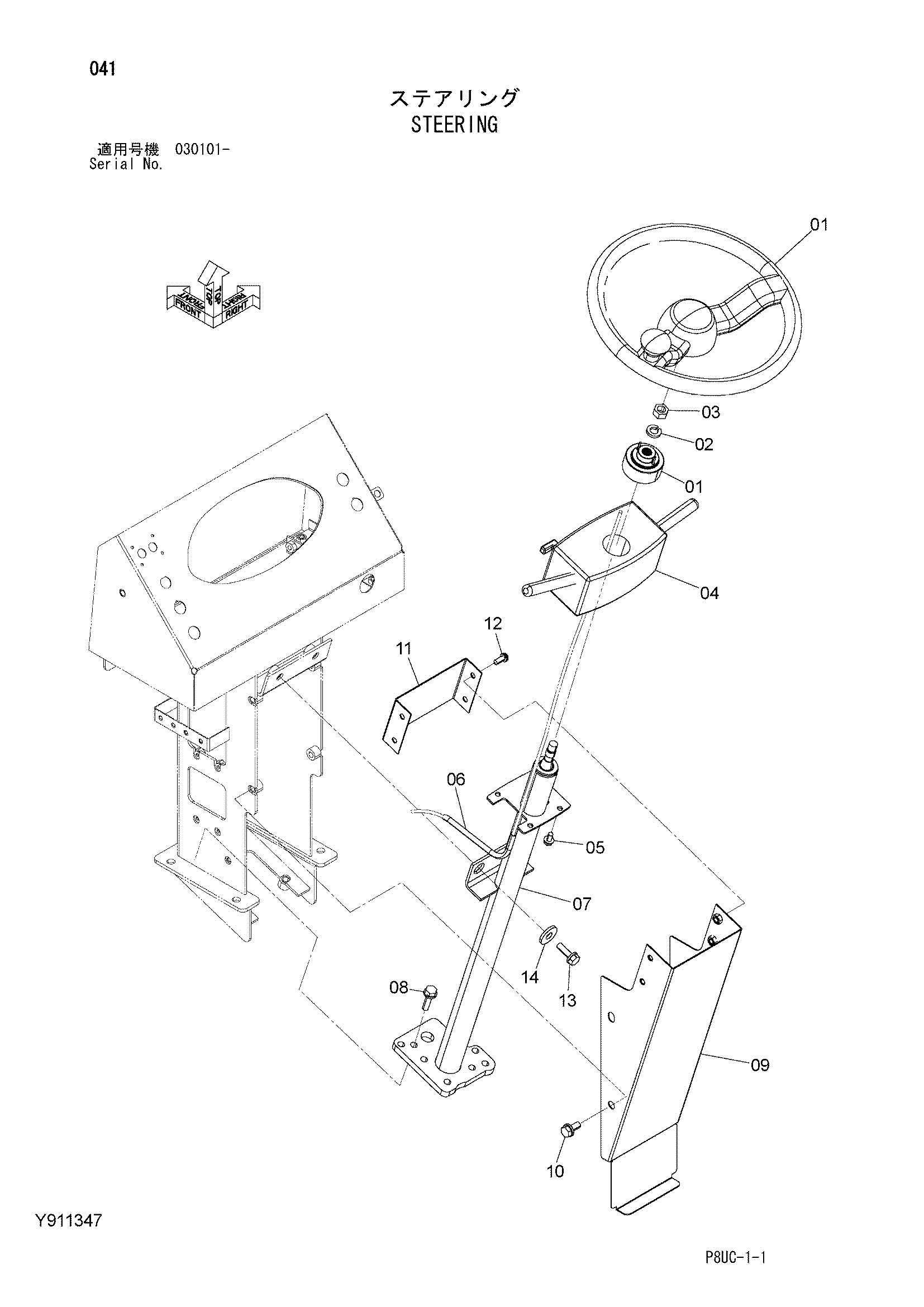

Заводская схема «Рулевое управление» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417194 | Колесо рулевое управление | 1 |
| 02 | A590914 | Пружинная шайба | 1 |
| 03 | J950014 | Гайка | 1 |
| 04 | 4405398 | Выключатель | 1 |
| 05 | J260816 | Болт с шайбой | 3 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | Y404337 | Трубка | 1 |
| 07 | Y417234 | Колумн рулевое управление | 1 |
| 08 | J271040 | Болт с шайбой | 2 |
| 08A | J901040 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | Y802713 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | Y417195 | Крышка | 1 |
| 12 | J450820 | Винт с шайбой | 4 |
| 13 | J271035 | Болт с шайбой | 2 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4086894 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
