Насос (шина спринклинг) — HITACHI CP220-3

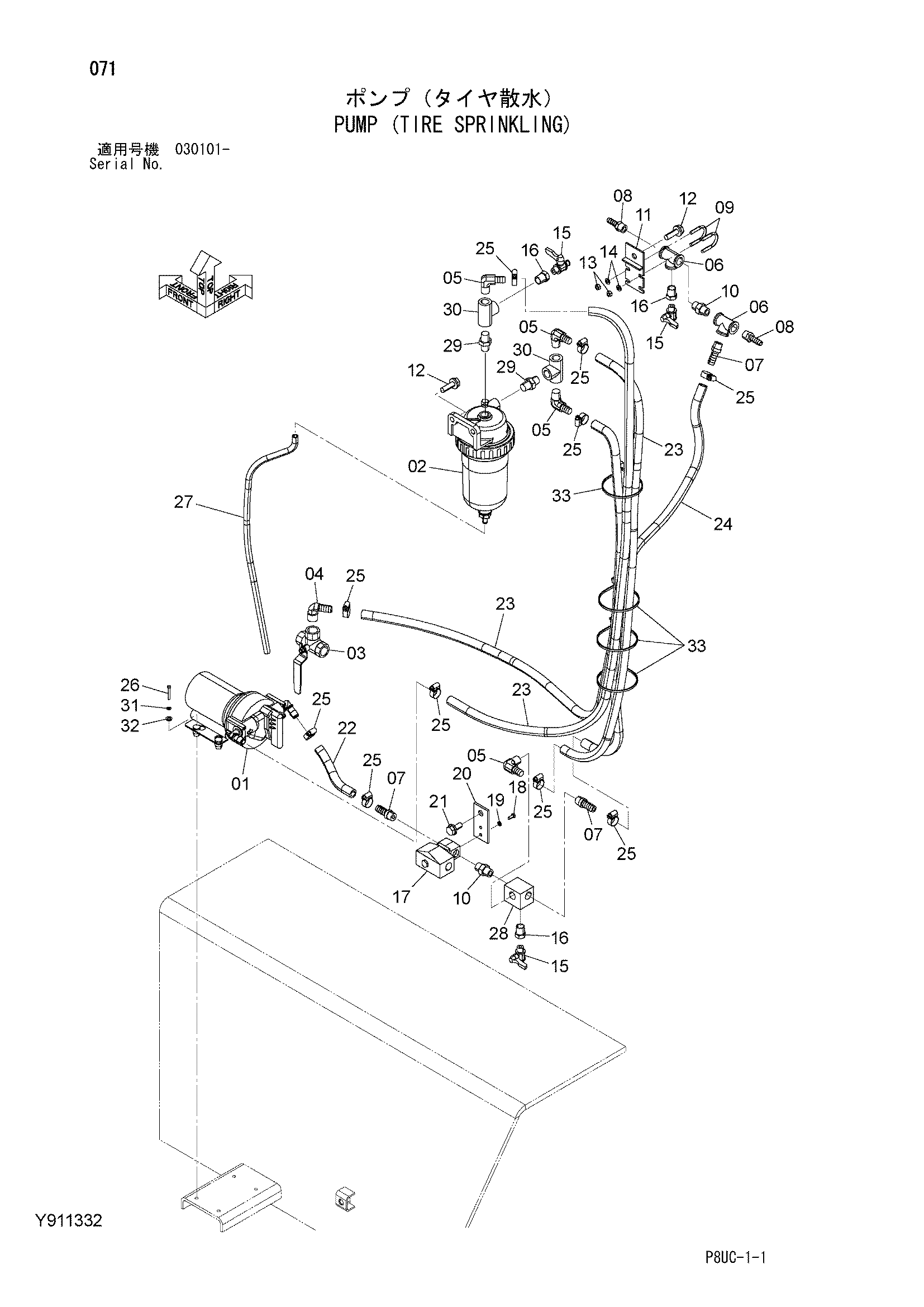

Заводская схема «Насос (шина спринклинг)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417264 | Насос диапхрагм | 1 |
| 02 | Y417265 | Фильтр | 1 |
| 03 | Y401954 | Шаровой клапан | 1 |
| 04 | Y408419 | Штуцер шланг | 1 |
| 05 | Y409154 | Штуцер шланг | 4 |
| 06 | J70483 | Тройник | 2 |
| 07 | Y408418 | Штуцер шланг | 3 |
| 08 | Y402305 | Штуцер шланг | 2 |
| 09 | Y401840 | U-образный болт | 2 |
| 10 | J70783 | Адаптер | 2 |
| 11 | Y971810 | Кронштейн | 1 |
| 12 | J271035 | Болт с шайбой | 3 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | M500605 | Гайка | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | Y404982 | Шаровой клапан | 3 |
| 16 | 94-1601 | Переходник | 3 |
| 17 | Y402806 | Электромагнитный клапан | 1 |
| 18 | Y403520 | Болт | 2 |
| 19 | A590905 | Пружинная шайба | 2 |
| 20 | Y417228 | Пластина | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | Y411114 | Шланг | 1 |
| 23 | Y417558 | Виниловый шланг | 3 |
| 24 | Y417270 | Виниловый шланг | 1 |
| 25 | 4514700 | Зажим шланг | 10 |
| 26 | M430430 | Винт | 4 |
| 27 | 4652981 | Виниловый шланг | 1 |
| 28 | Y302268 | Коллектор | 1 |
| 29 | 94-1702 | Адаптер | 2 |
| 30 | 94-0661 | Тройник | 2 |
| 31 | A590104 | Плоская шайба | 4 |
| 32 | A590106 | Плоская шайба | 4 |
| 33 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
