Электрооборудование (аккумулятор) — HITACHI CP220-3

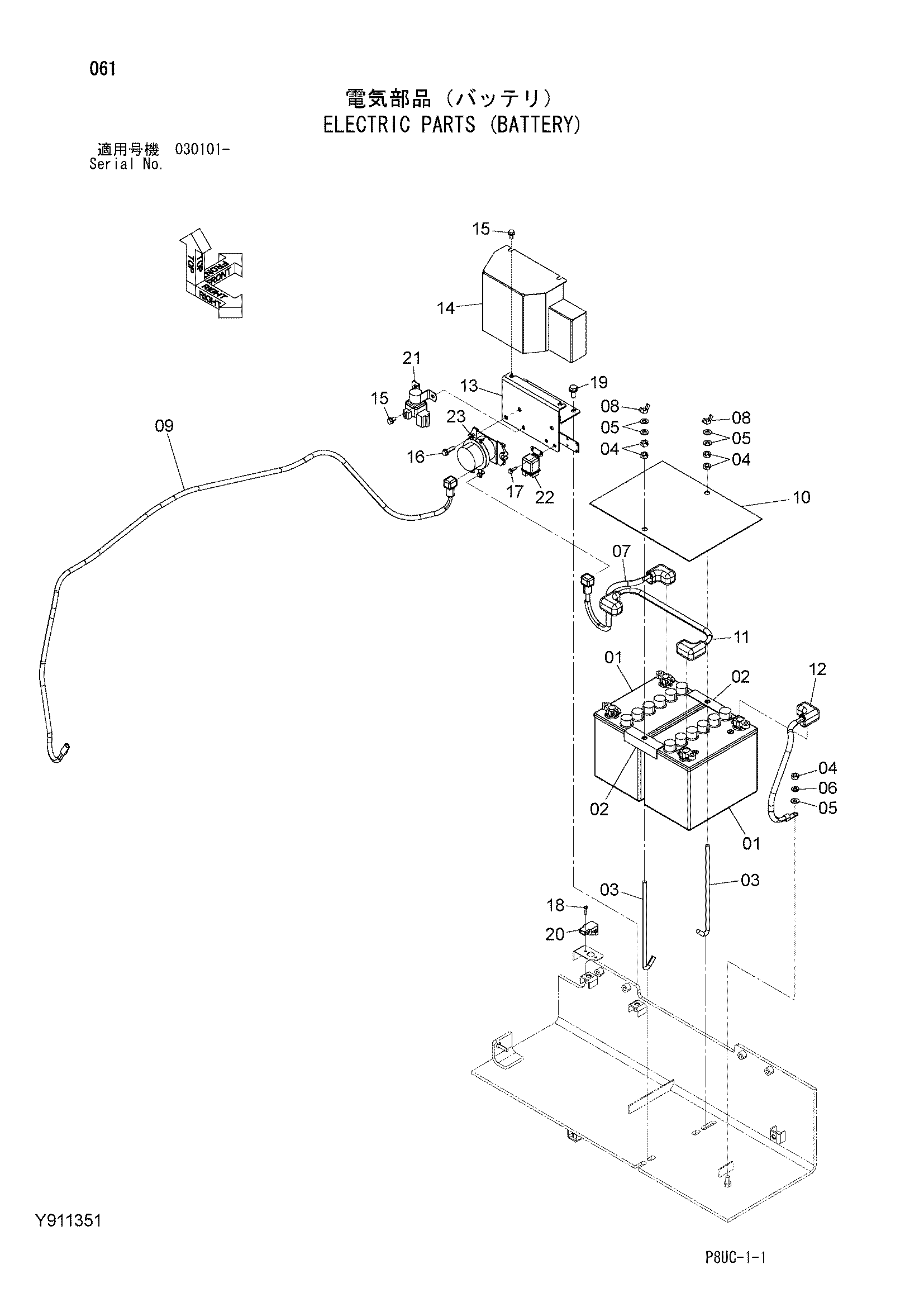

Заводская схема «Электрооборудование (аккумулятор)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4601757 | Аккумулятор | 2 |
| 02 | 4257035 | Опора | 2 |
| 03 | 4257034 | Болт крюк | 2 |
| 04 | J950010 | Гайка | 5 |
| 05 | A590110 | Плоская шайба | 5 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | Y417486 | Жгут проводов | 1 |
| 08 | M570010 | Гайка винг | 2 |
| 09 | Y417217 | Жгут проводов | 1 |
| 10 | Y407547 | Резиновая прокладка | 1 |
| 11 | 4447905 | Жгут проводов | 1 |
| 12 | Y417487 | Жгут проводов | 1 |
| 13 | Y802716 | Кронштейн | 1 |
| 14 | Y701135 | Крышка | 1 |
| 15 | J260816 | Болт с шайбой | 4 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J260830 | Болт с шайбой | 2 |
| 16A | J900830 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260620 | Болт с шайбой | 2 |
| 17A | J900620 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | J450520 | Винт с шайбой | 2 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4651944 | Датчик давления | 1 |
| 21 | 4681233 | Реле | 1 |
| 22 | 4654039 | Реле | 1 |
| 23 | 4255762 | Реле аккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
