Тормозной клапан — HITACHI CP220-3

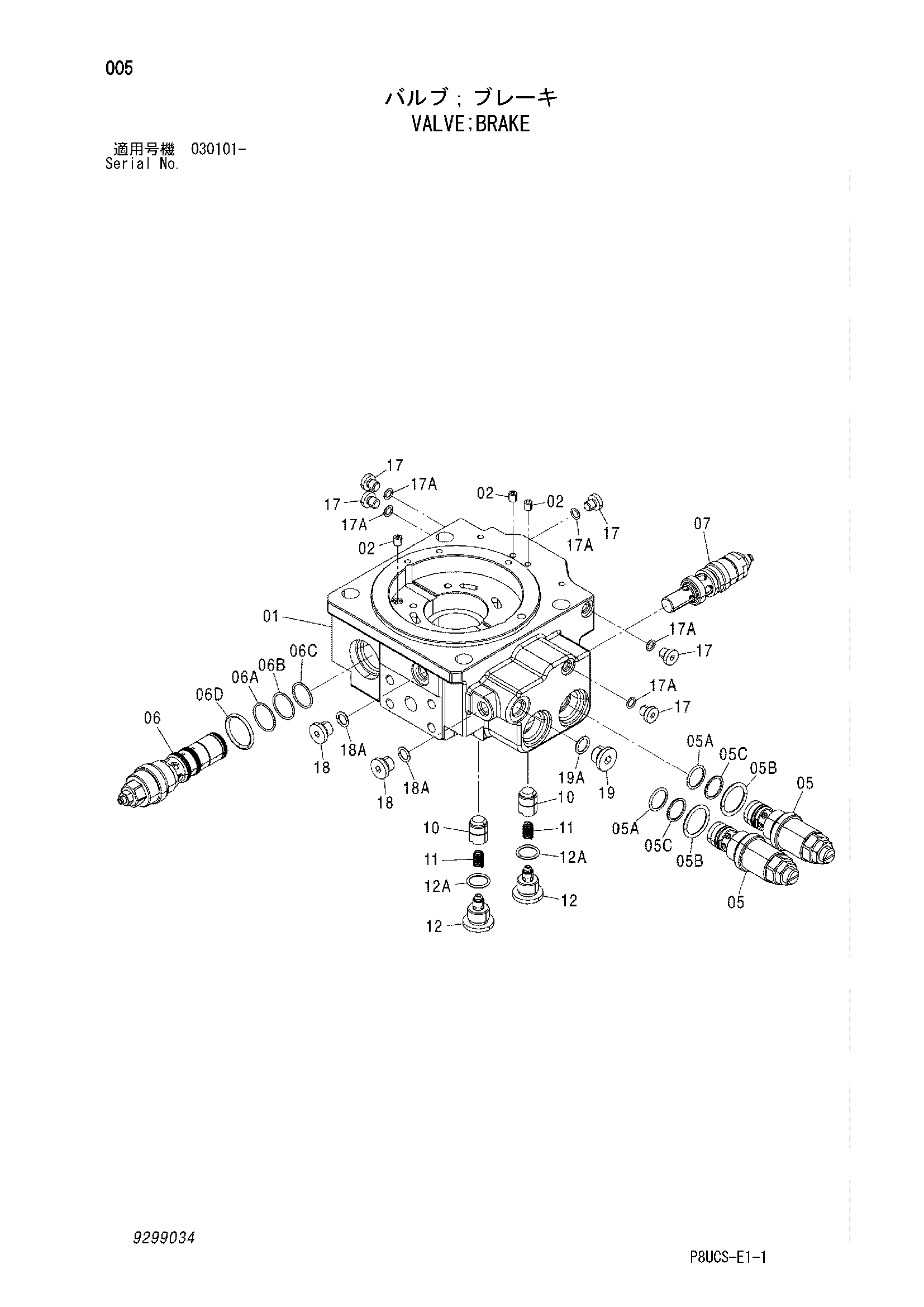

Заводская схема «Тормозной клапан» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0005787 | Корпус задний | 1 |
| 02 | 4050968 | Пробка | 3 |
| 05 | 9283410 | Предохранительный клапан | 2 |
| 05A | 4506420 | Уплотнительное кольцо | 1 |
| 05B | 4506428 | Уплотнительное кольцо | 1 |
| 05C | 4689447 | Опорное кольцо | 1 |
| 06 | 9281689 | Клапан | 1 |
| 06A | 4460537 | Уплотнительное кольцо | 1 |
| 06B | 4618094 | Уплотнительное кольцо | 1 |
| 06C | 4162744 | Уплотнительное кольцо | 1 |
| 06D | 4088425 | Уплотнительное кольцо | 1 |
| 07 | 9278962 | Предохранительный клапан | 1 |
| 10 | 4300918 | Тарельчатый клапан | 2 |
| 11 | 4383067 | Пружина сжатия | 2 |
| 12 | 9275926 | Пробка | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 9134109 | Пробка | 5 |
| 17A | 4506408 | Уплотнительное кольцо | 1 |
| 18 | 9134110 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9134111 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
