Водяной насос трубопроводы — HITACHI CP220-3

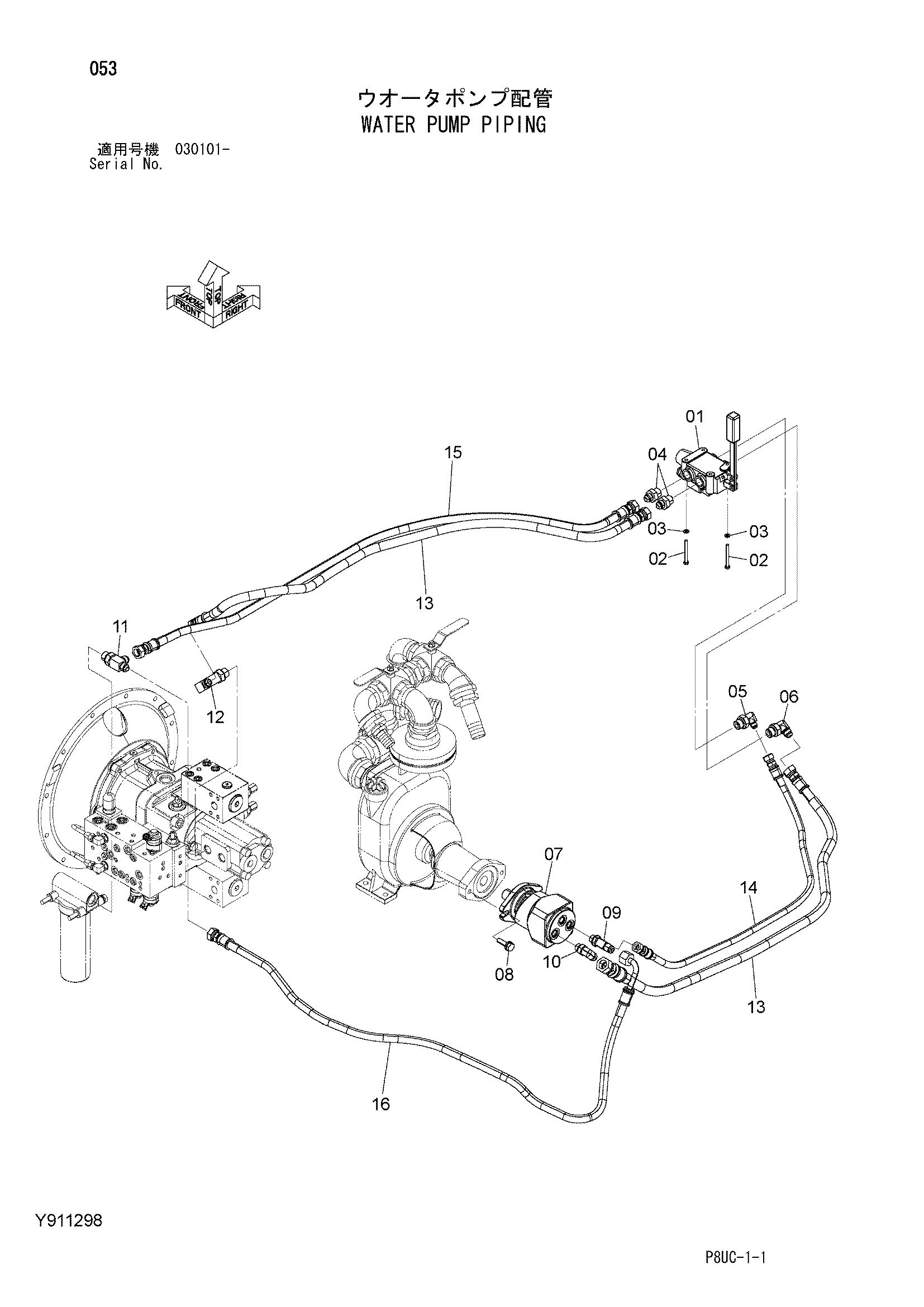

Заводская схема «Водяной насос трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y403918 | Гидрораспределитель | 1 |
| 02 | J900660 | Болт | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 04 | A852144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | Y407280 | Гидромотор | 1 |
| 08 | J271035 | Болт с шайбой | 2 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4219347 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852334 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852444 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4277652 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | Y412840 | Шланг | 2 |
| 14 | 4368454 | Шланг | 1 |
| 15 | 4304472 | Шланг | 1 |
| 16 | 4217383 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
