Насос водяной — HITACHI CP220-3

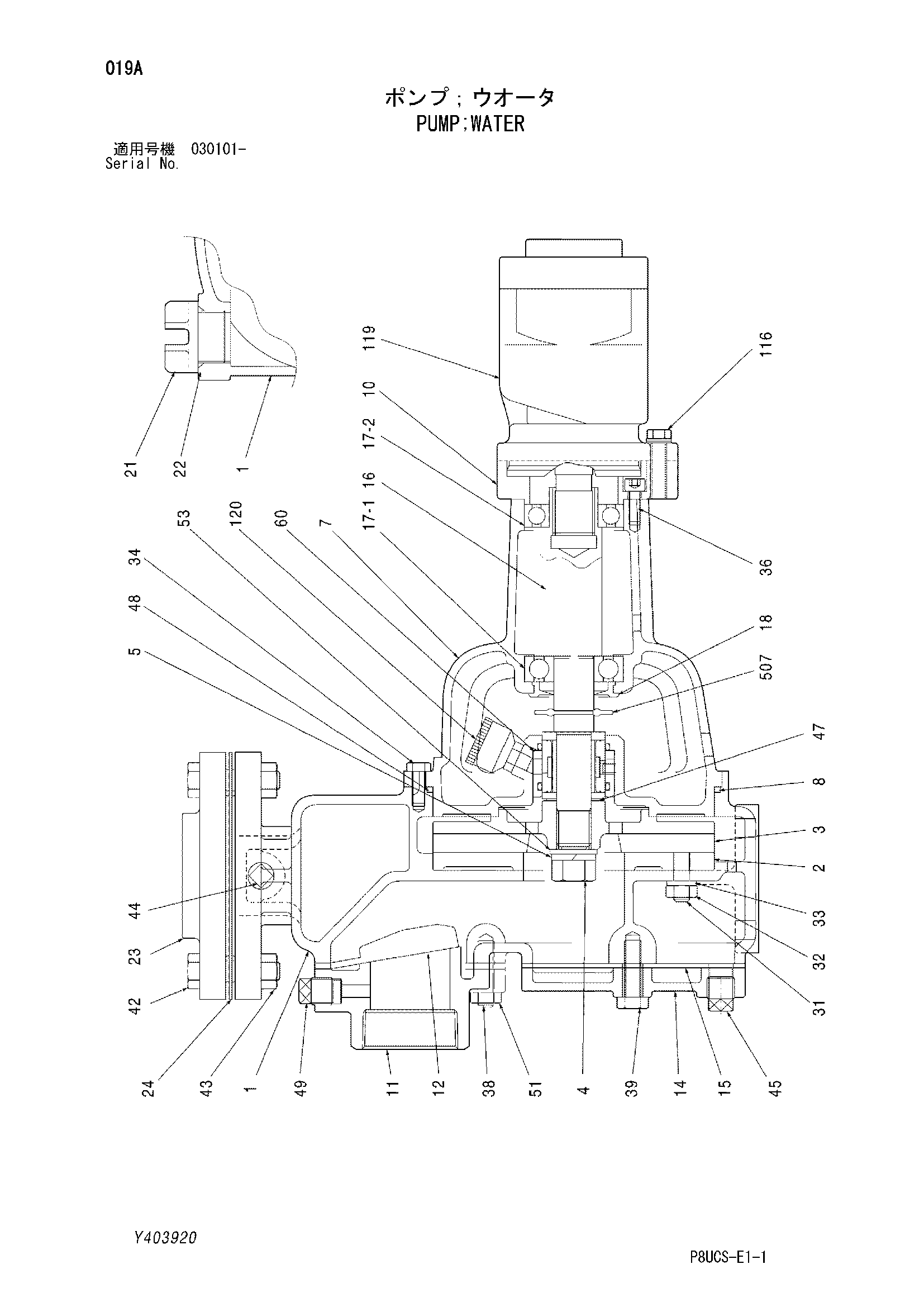

Заводская схема «Насос водяной» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y403920 | Насос водяной | 1 | |
| 1 | Y413934 | Корпус | 1 |
| 2 | Y413935 | Пластина | 1 |
| 3 | Y413936 | Колесо | 1 |
| 4 | Y413937 | Гайка | 1 |
| 5 | Y413938 | Пружинная шайба | 1 |
| 7 | Y413939 | Крышка | 1 |
| 8 | Y413940 | Манжета | 1 |
| 10 | Y413941 | Колпачок | 1 |
| 11 | Y413942 | Пробка | 1 |
| 12 | Y413943 | Клапан | 1 |
| 14 | Y413944 | Крышка | 1 |
| 15 | Y413945 | Манжета | 1 |
| 16 | Y413946 | Вал | 1 |
| 17-1 | Y413947 | Шариковый подшипник | 1 |
| 17-2 | Y413948 | Шариковый подшипник | 1 |
| 18 | Y413949 | Брим | 1 |
| 21 | Y413950 | Пробка | 1 |
| 22 | Y413951 | Манжета | 1 |
| 23 | Y413952 | Фланец | 1 |
| 24 | Y413953 | Манжета | 1 |
| 31 | Y413954 | Болт шпилька | 2 |
| 32 | Y413955 | Гайка | 2 |
| 33 | Y413956 | Пружинная шайба | 2 |
| 34 | Y413957 | Болт | 6 |
| 36 | Y413958 | Болт | 4 |
| 38 | Y413959 | Болт шпилька | 4 |
| 39 | Y413960 | Болт | 1 |
| 42 | Y413961 | Болт | 4 |
| 43 | Y413962 | Гайка | 4 |
| 44 | Y413963 | Пробка | 1 |
| 45 | Y413964 | Пробка дренажный | 1 |
| 47 | Y413965 | Линер | 1 |
| 48 | Y413966 | Линер | 1 |
| 49 | Y413967 | Пробка | 1 |
| 51 | Y413968 | Гайка | 4 |
| 53 | Y413969 | Плоская шайба | 4 |
| 60 | Y413970 | Уплотнение | 1 |
| 116 | J271035 | Болт | 2 |
| 119 | Y407280 | Гидромотор | 1 |
| 120 | Y413736 | Чашка смазка | 1 |
| 507 | Y413772 | Флингер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
