Гидромотор — HITACHI CP220-3

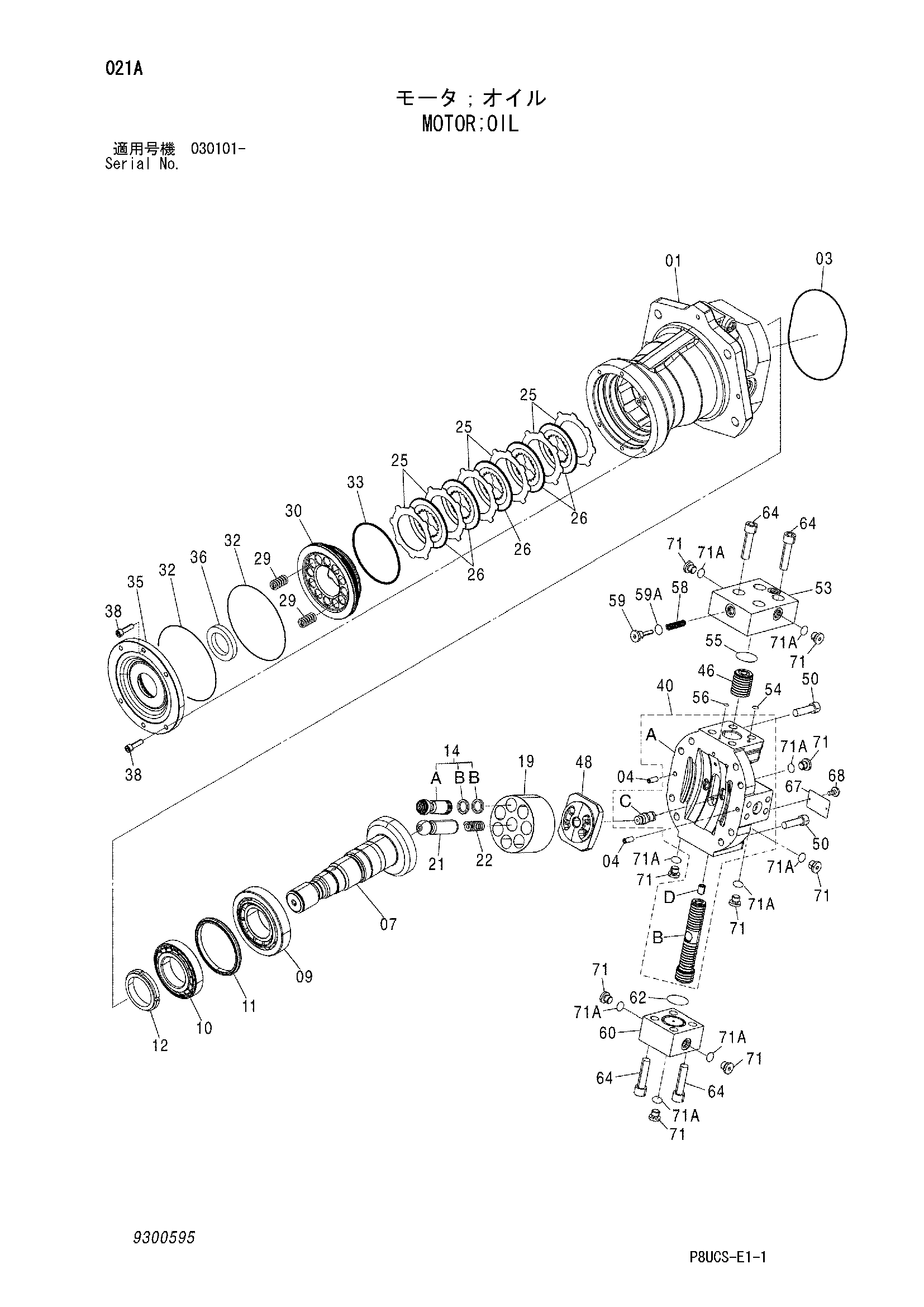

Заводская схема «Гидромотор» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9300595 замена: 9300596 | Гидромотор | 1 | |
| 9300596 | Гидромотор | 1 | |
| 01 | 1033967 | Корпус | 1 |
| 03 | 4648372 | Уплотнительное кольцо | 1 |
| 04 | 4099290 | Пружинный штифт | 2 |
| 07 | 2054187 | Дисковый дривинг | 1 |
| 09 | 4691444 | Роликовый подшипник | 1 |
| 10 | 4633470 | Роликовый подшипник | 1 |
| 11 | 4339171 | Кольцо | 1 |
| 12 | 4178173 | Гайка подшипник. | 1 |
| 14 | 9310438 | Поршень в сборе | 7 |
| 19 | 3108980 | Ротор | 1 |
| 21 | 4681360 | Вал центральный | 1 |
| 22 | 4643568 | Пружина сжатия | 1 |
| 25 | 3109930 | Пластина | 6 |
| 26 | 3109929 | Пластина фрикционный | 5 |
| 29 | 4667792 | Пружина сжатия | 12 |
| 30 | 2054188 | Поршень | 1 |
| 32 | 4667793 | Уплотнительное кольцо | 2 |
| 33 | 4667794 | Уплотнительное кольцо | 1 |
| 35 | 3111907 | Крышка уплотнение | 1 |
| 36 | 4667805 | Масляное уплотнение | 1 |
| 38 | M340830 | Болт с внутренним шестигранником | 6 |
| 40 | 9310513 | Головка в сборе | 1 |
| 46 | 4684113 | Поршень | 1 |
| 48 | 2055016 | Клапан сектор | 1 |
| 50 | M341245 | Болт с внутренним шестигранником | 8 |
| 53 | 9272129 | Клапан | 1 |
| 54 | 4705230 | Уплотнительное кольцо | 1 |
| 55 | 4292386 | Уплотнительное кольцо | 1 |
| 56 | 4180349 | Уплотнительное кольцо | 1 |
| 58 | 4297257 | Пружина сжатия | 1 |
| 59 | 9167977 | Пробка | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 9272128 | Клапан | 1 |
| 62 | 4292942 | Уплотнительное кольцо | 1 |
| 64 | M341456 | Болт с внутренним шестигранником | 8 |
| 68 | M492564 | Приводной винт | 2 |
| 71 | 9134110 | Пробка | 9 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
