Трубопроводы рулевого управления — HITACHI CP220-3

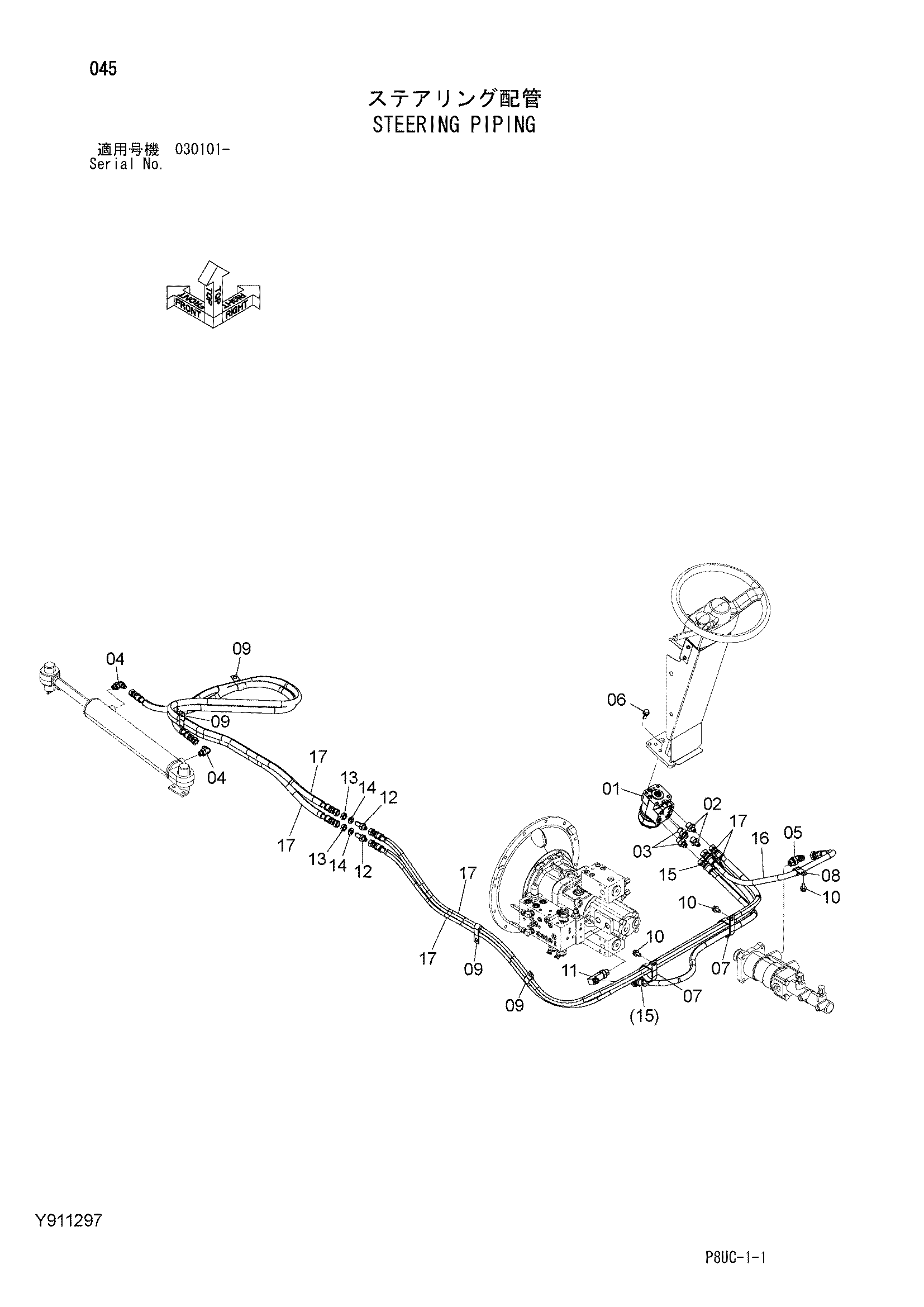

Заводская схема «Трубопроводы рулевого управления» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417093 | Клапан рулевого управления | 1 |
| 02 | A852143 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4193816 | Зажим | 2 |
| 08 | 4190277 | Зажим | 1 |
| 09 | 4190282 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 3 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4277652 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4202532 | Адаптер | 2 |
| 13 | 4202531 | Гайка | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | Y406337 | Шланг | 1 |
| 16 | 4229830 | Шланг | 1 |
| 17 | 4305242 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
