Передний крышка — HITACHI CP220-3

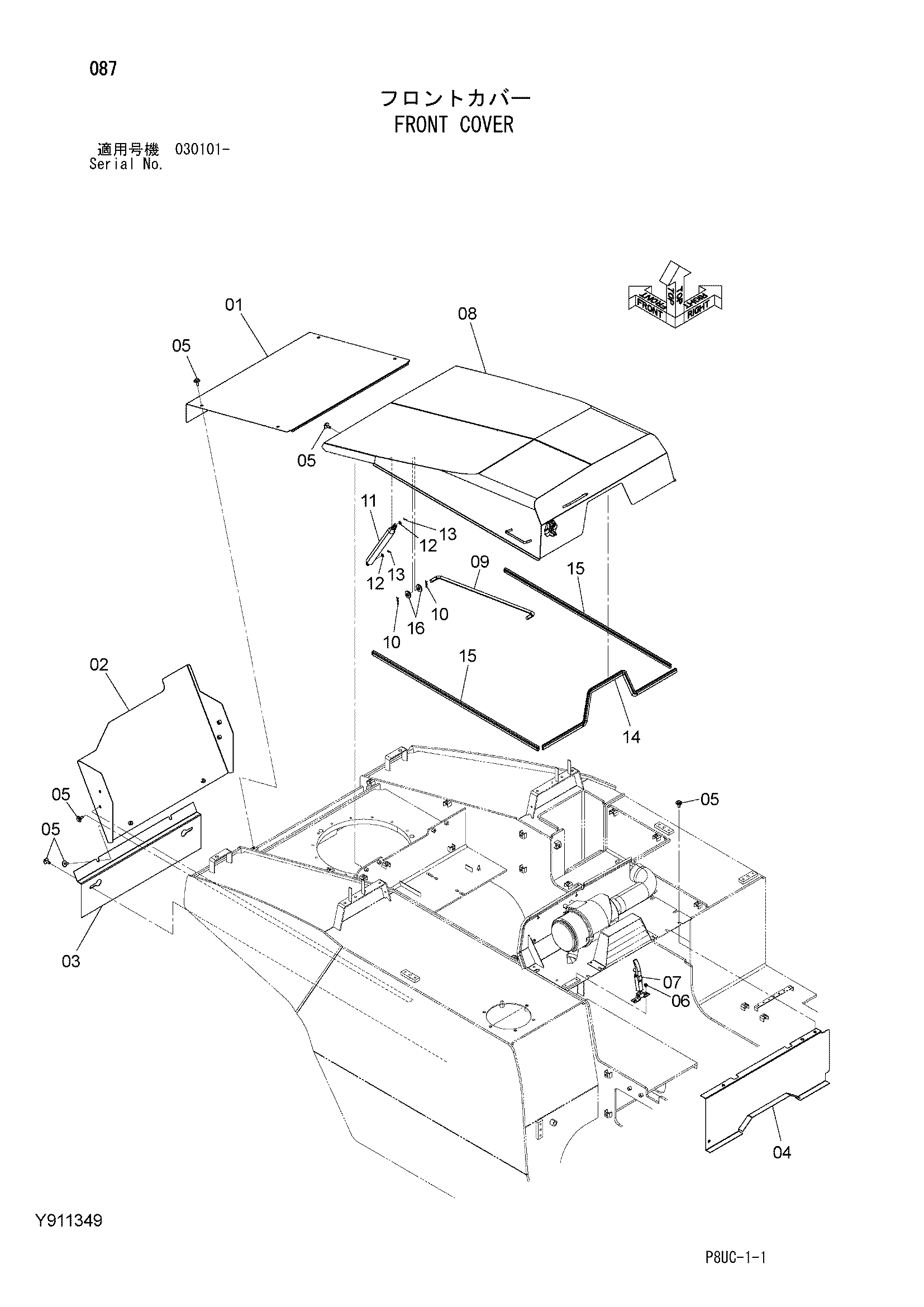

Заводская схема «Передний крышка» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y302218 | Крышка | 1 |
| 02 | Y802750 | Крышка | 1 |
| 03 | Y302219 | Крышка | 1 |
| 04 | Y802754 | Крышка | 1 |
| 05 | J281030 | Болт с шайбой | 19 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J460812 | Болт с шайбой | 2 |
| 07 | 4429045 | Защёлка | 1 |
| 08 | Y500356 | Крышка двигатель | 1 |
| 09 | Y417433 | Стойка | 1 |
| 10 | 4022701 | Стопорный палец | 2 |
| 11 | Y417202 | Гидроцилиндр | 1 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | 4022697 | Стопорный палец | 2 |
| 14 | Y417532 | Уплотнительная окантовка | 1 |
| 15 | Y417533 | Резиновая прокладка | 2 |
| 16 | J222020 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
