Задняя облицовка — HITACHI CP220-3

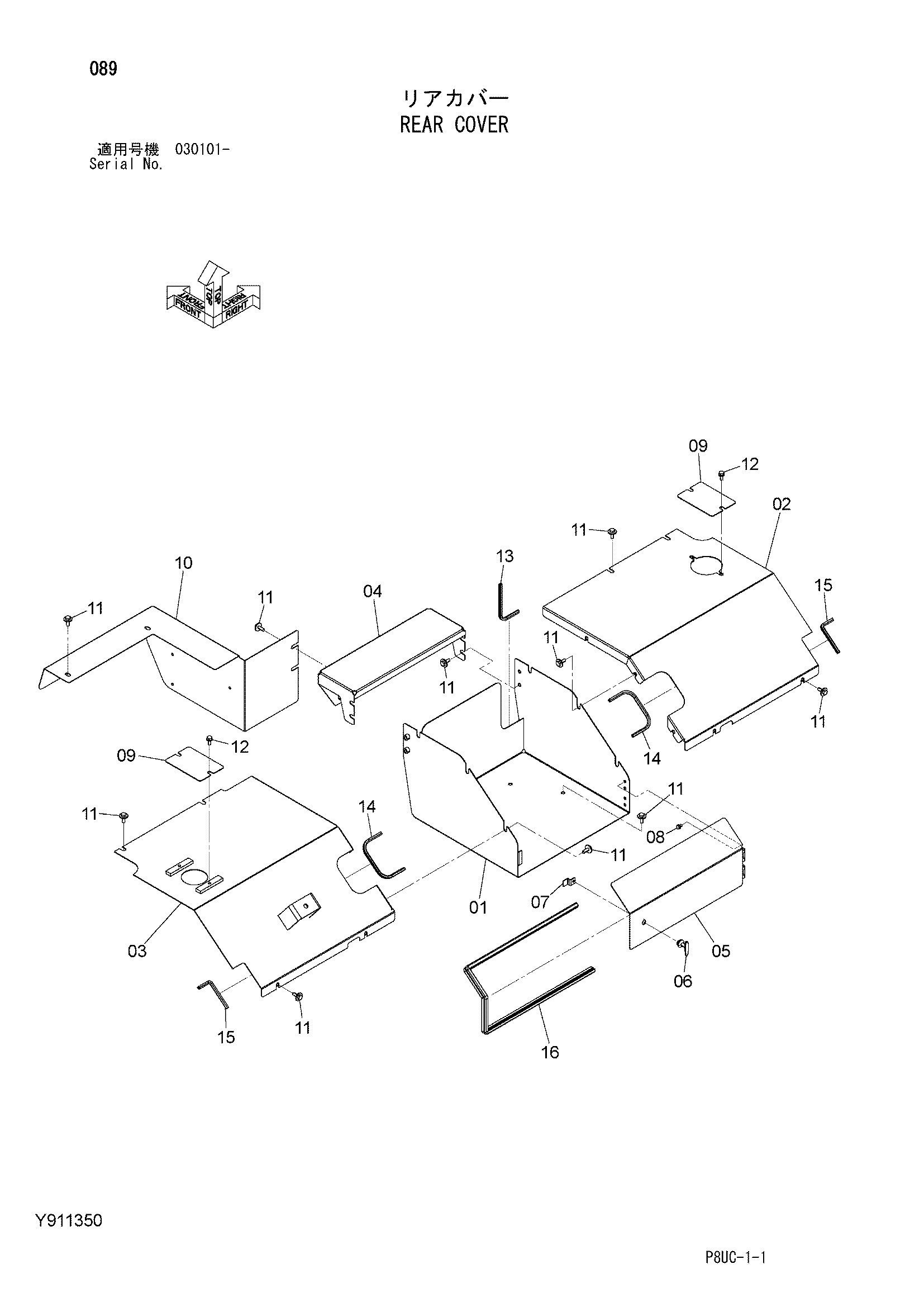

Заводская схема «Задняя облицовка» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y701165 | Кронштейн | 1 |
| 02 | Y701158 | Крышка | 1 |
| 03 | Y701159 | Крышка | 1 |
| 04 | Y802747 | Крышка | 1 |
| 05 | Y802766 | Крышка | 1 |
| 06 | Y407474 | Рукоятка | 1 |
| 07 | Y407475 | Пластина | 1 |
| 08 | J260814 | Болт с шайбой | 4 |
| 08A | J900814 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | Y417374 | Пластина | 2 |
| 10 | Y200513 | Крышка | 1 |
| 11 | J281030 | Болт с шайбой | 26 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | Y415625 | Резиновое уплотнение | 1 |
| 14 | Y415624 | Резиновое уплотнение | 2 |
| 15 | Y405557 | Резиновое уплотнение | 2 |
| 16 | Y407503 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
