Передний коврик — HITACHI CP220-3

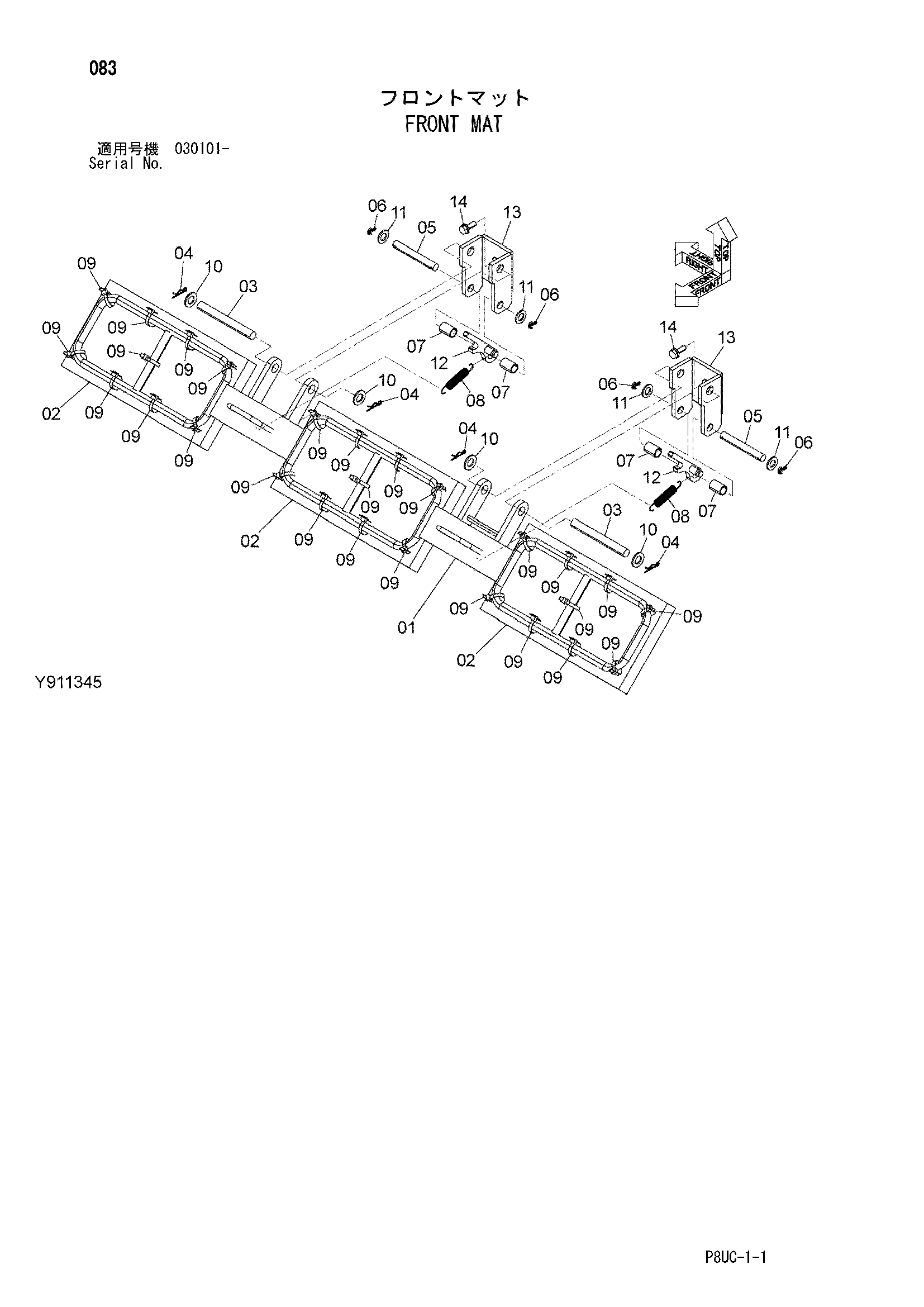

Заводская схема «Передний коврик» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y700294 | Скрапер | 1 |
| 02 | Y404038 | Коврик | 3 |
| 03 | Y404321 | Палец | 2 |
| 04 | 4022701 | Стопорный палец | 4 |
| 05 | Y404331 | Палец | 2 |
| 06 | A764025 | Шплинт | 4 |
| 07 | Y404323 | Проставка | 4 |
| 08 | 4338700 | Пружина растяжения | 2 |
| 09 | 4055311 | Ленточный зажим | 27 |
| 10 | A590118 | Плоская шайба | 4 |
| 11 | A590116 | Плоская шайба | 4 |
| 12 | Y970310 | Ограничитель | 2 |
| 13 | Y800704 | Кронштейн | 2 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
