Мост задний (2/2) — HITACHI CP220-3

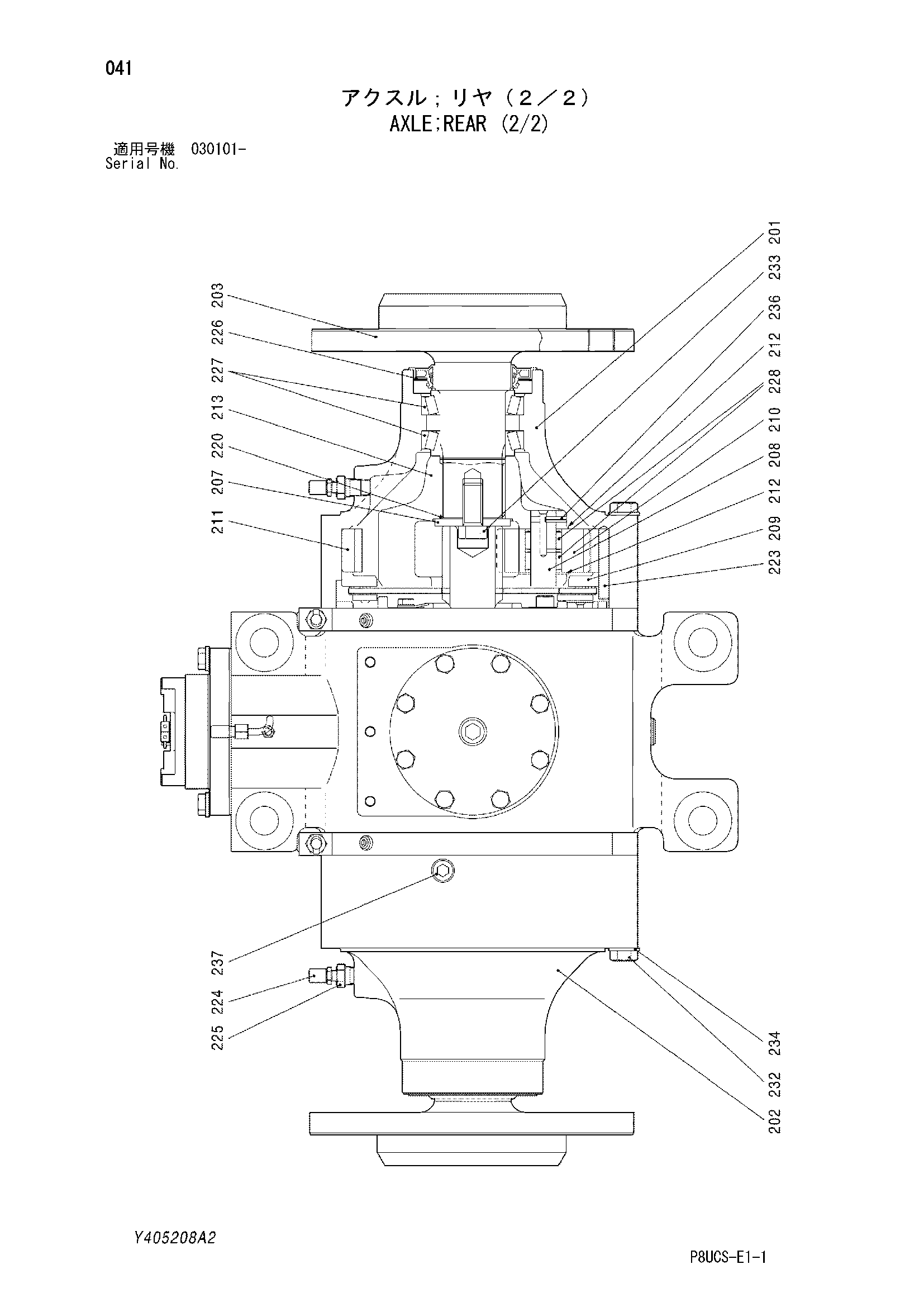

Заводская схема «Мост задний (2/2)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405208 | Мост задний (2/2) | 1 | |
| 201 | Y413399 | Корпус | 1 |
| 202 | Y413400 | Корпус | 1 |
| 203 | Y413397 | Вал привод | 2 |
| 207 | Y413402 | Проставка | 2 |
| 208 | Y413403 | Палец | 6 |
| 209 | Y413404 | Пластина | 2 |
| 210 | Y413405 | Планетарная шестерня | 6 |
| 211 | Y413406 | Шестерня интернал | 2 |
| 212 | Y413407 | Упорная шайба | 12 |
| 213 | Y413398 | Корпус шестерня | 2 |
| 220 | Y413409 | Регулировочная шайба в сборе | 1 |
| 220A | Y413795 | Регулировочная шайба 0.15mm | 2 |
| 220B | Y413796 | Регулировочная шайба 0.2mm | 6 |
| 220C | Y413797 | Регулировочная шайба 0.3mm | 2 |
| 223 | Y413410 | Палец | 6 |
| 224 | 0428508 | Сапун | 2 |
| 225 | Y413411 | Втулка | 2 |
| 226 | Y412329 | Масляное уплотнение | 2 |
| 227 | Y412330 | Роликовый подшипник | 4 |
| 228 | Y413412 | Игольчатый подшипник | 12 |
| 232 | Y413413 | Болт | 24 |
| 233 | Y413414 | Болт | 2 |
| 234 | Y413415 | Шайба | 24 |
| 236 | Y413416 | Пружинный штифт | 6 |
| 237 | Y413417 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
