Кхарге трубопроводы — HITACHI CP220-3

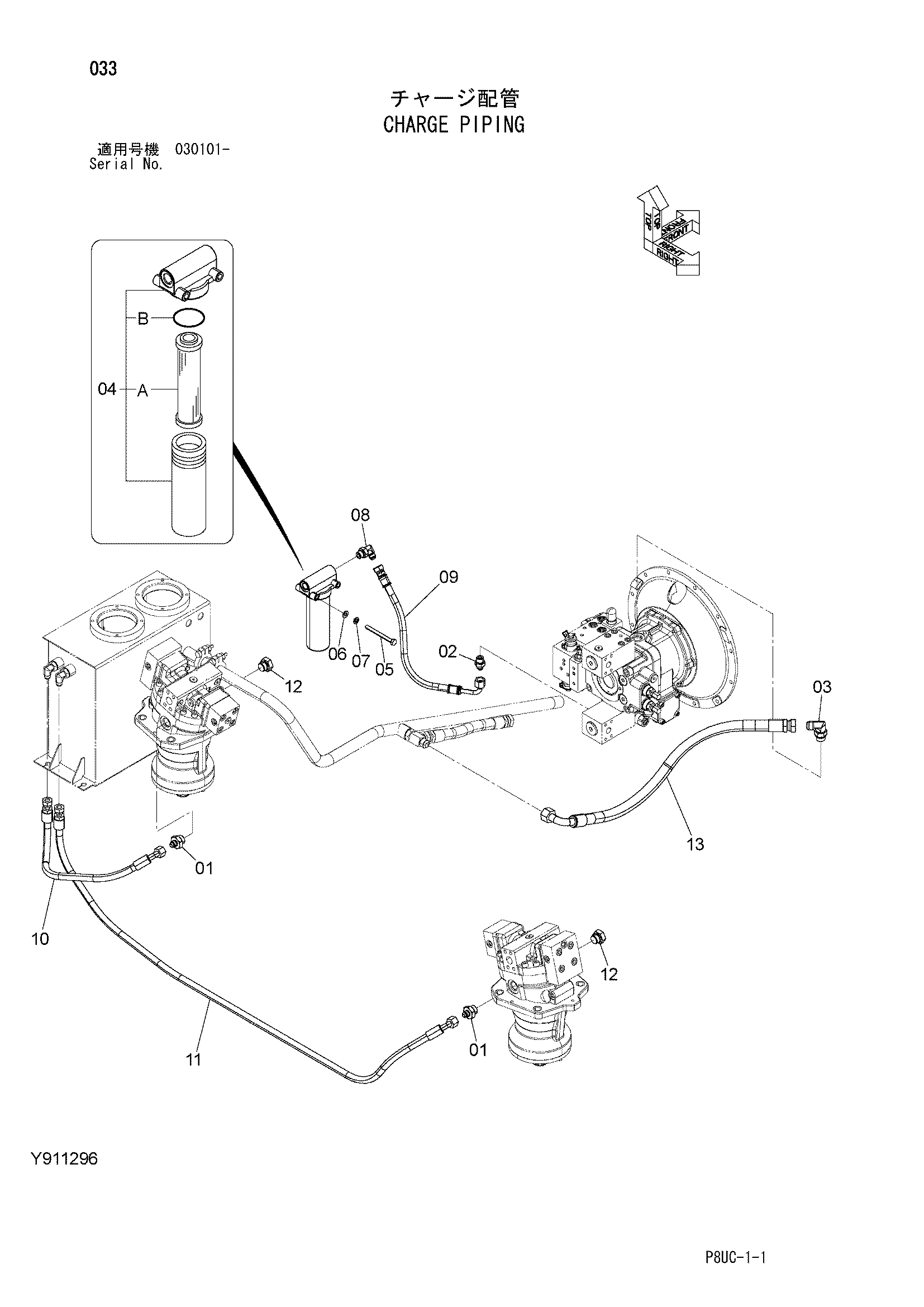

Заводская схема «Кхарге трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317612 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4253232 | Масляный фильтр | 1 |
| 04A | 4277545 | Фильтрующий элемент | 1 |
| 04B | A810065 | Уплотнительное кольцо | 1 |
| 05 | J901002 | Болт | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4282549 | Шланг | 1 |
| 10 | 4637609 | Шланг | 1 |
| 11 | Y415833 | Шланг | 1 |
| 12 | A885006 | Пробка | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | Y417678 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
