Глушитель — HITACHI CP220-3

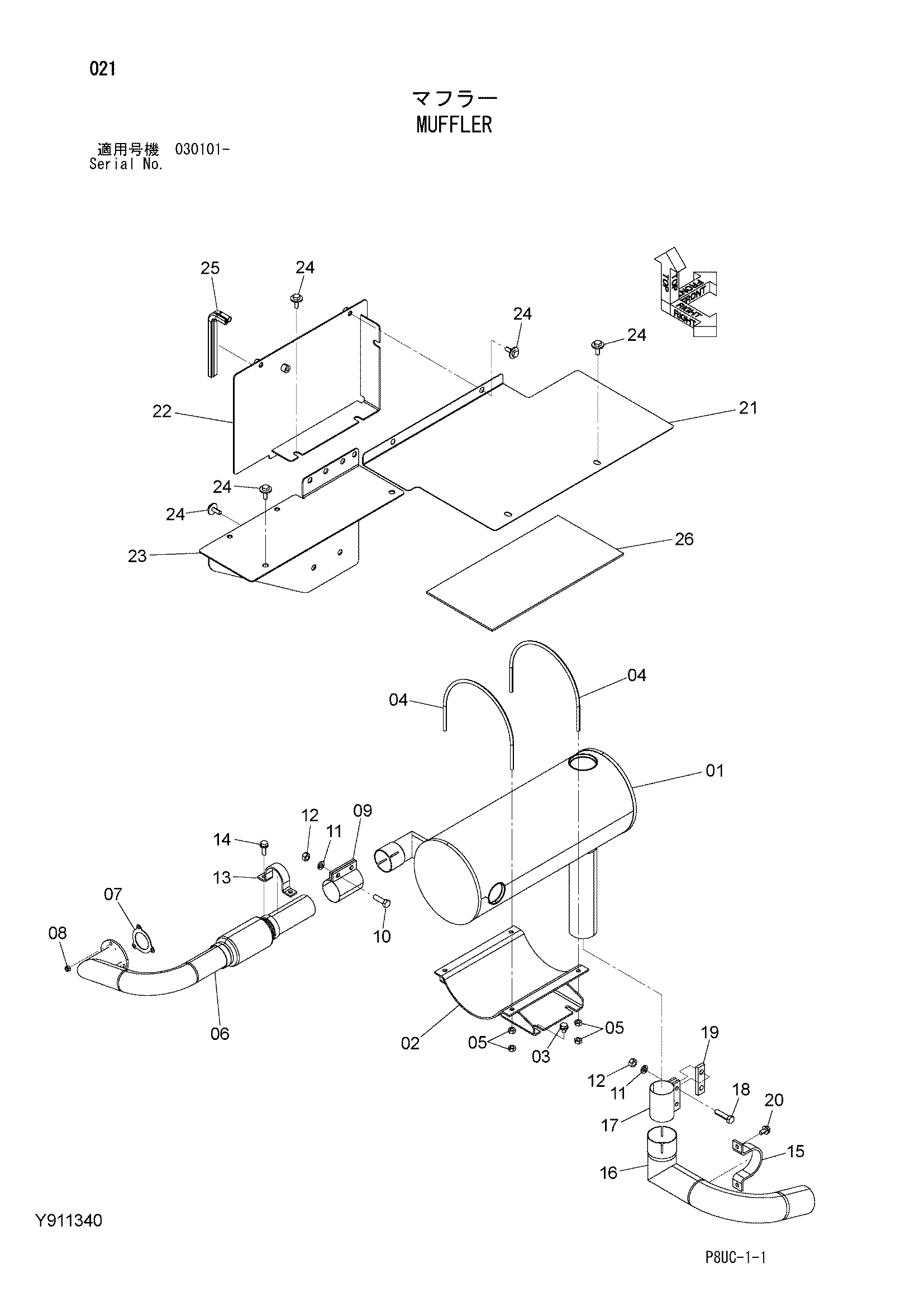

Заводская схема «Глушитель» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417187 | Глушитель | 1 |
| 02 | Y701148 | Кронштейн | 1 |
| 03 | J271016 | Болт с шайбой | 4 |
| 03A | J901016 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4427493 | U-образный болт | 2 |
| 05 | J950010 | Гайка | 8 |
| 06 | Y701147 | Выпускная труба | 1 |
| 07 | 4263386 | Прокладка | 1 |
| 08 | 4252898 | U-образная гайка | 3 |
| 09 | 4213017 | Хомут | 1 |
| 10 | J901240 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | J950012 | Гайка | 4 |
| 13 | 4053865 | Хомут трубки | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4000909 | Хомут трубки | 1 |
| 16 | Y802726 | Выпускная труба | 1 |
| 17 | 4167296 | Хомут | 1 |
| 18 | J901250 | Болт | 2 |
| 19 | Y407500 | Пластина | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | Y302220 | Крышка | 1 |
| 22 | Y802751 | Кронштейн | 1 |
| 23 | Y802752 | Кронштейн | 1 |
| 24 | J281030 | Болт с шайбой | 11 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | Y417541 | Резиновая прокладка | 1 |
| 26 | Y417643 | Лист резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
