Трубопроводы системы орошения — HITACHI CP220-3

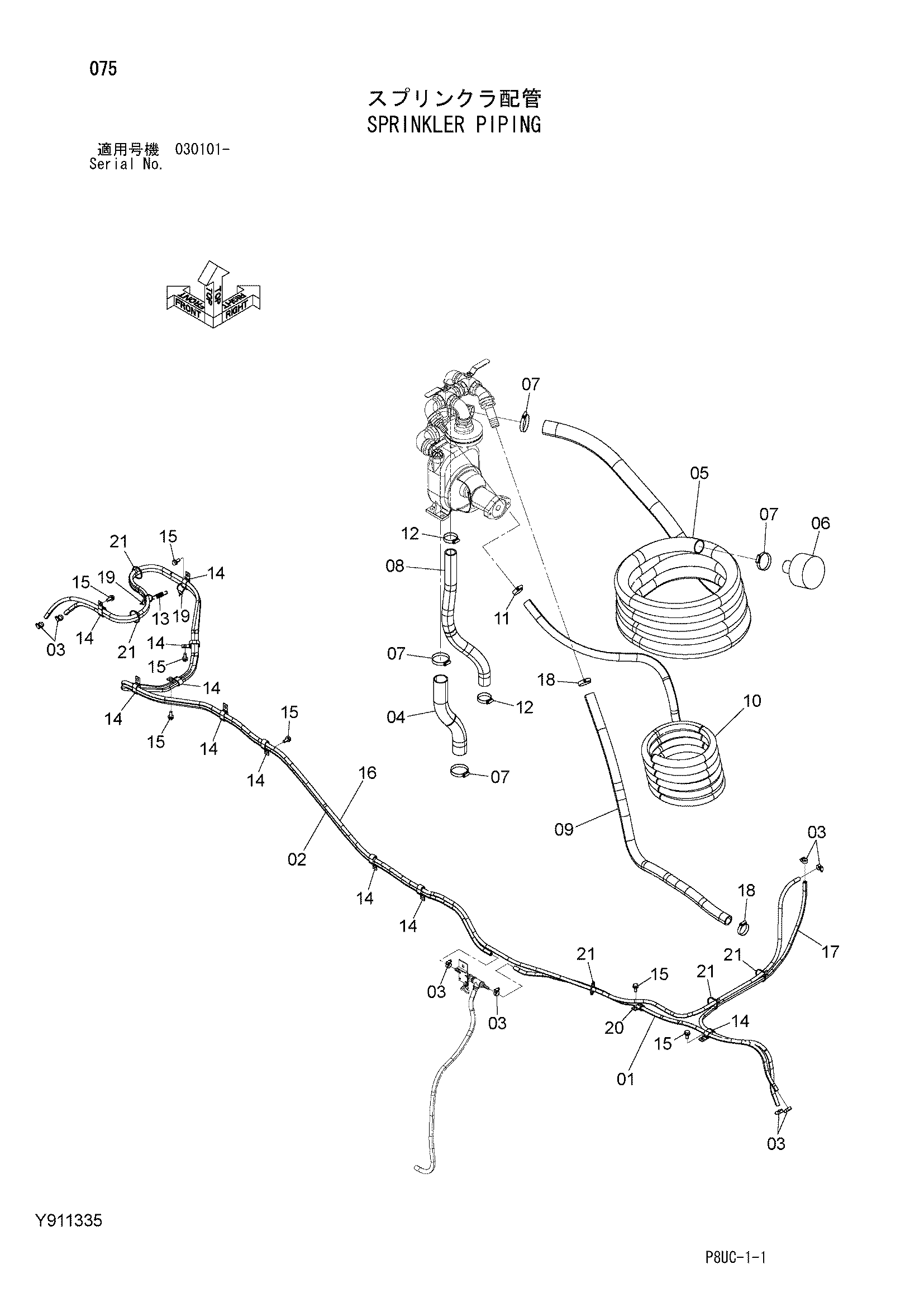

Заводская схема «Трубопроводы системы орошения» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417205 | Виниловый шланг | 1 |
| 02 | Y407368 | Виниловый шланг | 1 |
| 03 | 4514700 | Зажим шланг | 8 |
| 04 | Y417206 | Шланг | 1 |
| 05 | Y402918 | Шланг | 1 |
| 06 | Y402936 | Сетчатый фильтр | 1 |
| 07 | 4504199 | Хомут шланга | 4 |
| 08 | Y417207 | Виниловый шланг | 1 |
| 09 | Y407372 | Виниловый шланг | 1 |
| 10 | Y404336 | Шланг | 1 |
| 11 | 4505243 | Хомут шланга | 1 |
| 12 | 4505385 | Хомут шланга | 2 |
| 13 | 4338700 | Пружина растяжения | 1 |
| 14 | 4190282 | Зажим | 10 |
| 15 | J271025 | Болт с шайбой | 7 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | Y417401 | Топливный шланг | 1 |
| 17 | Y417402 | Топливный шланг | 1 |
| 18 | 4011675 | Хомут шланга | 2 |
| 19 | 4055311 | Ленточный зажим | 2 |
| 20 | 4190273 | Зажим | 1 |
| 21 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
