Насос (водяной всасывание и спринклинг) — HITACHI CP220-3

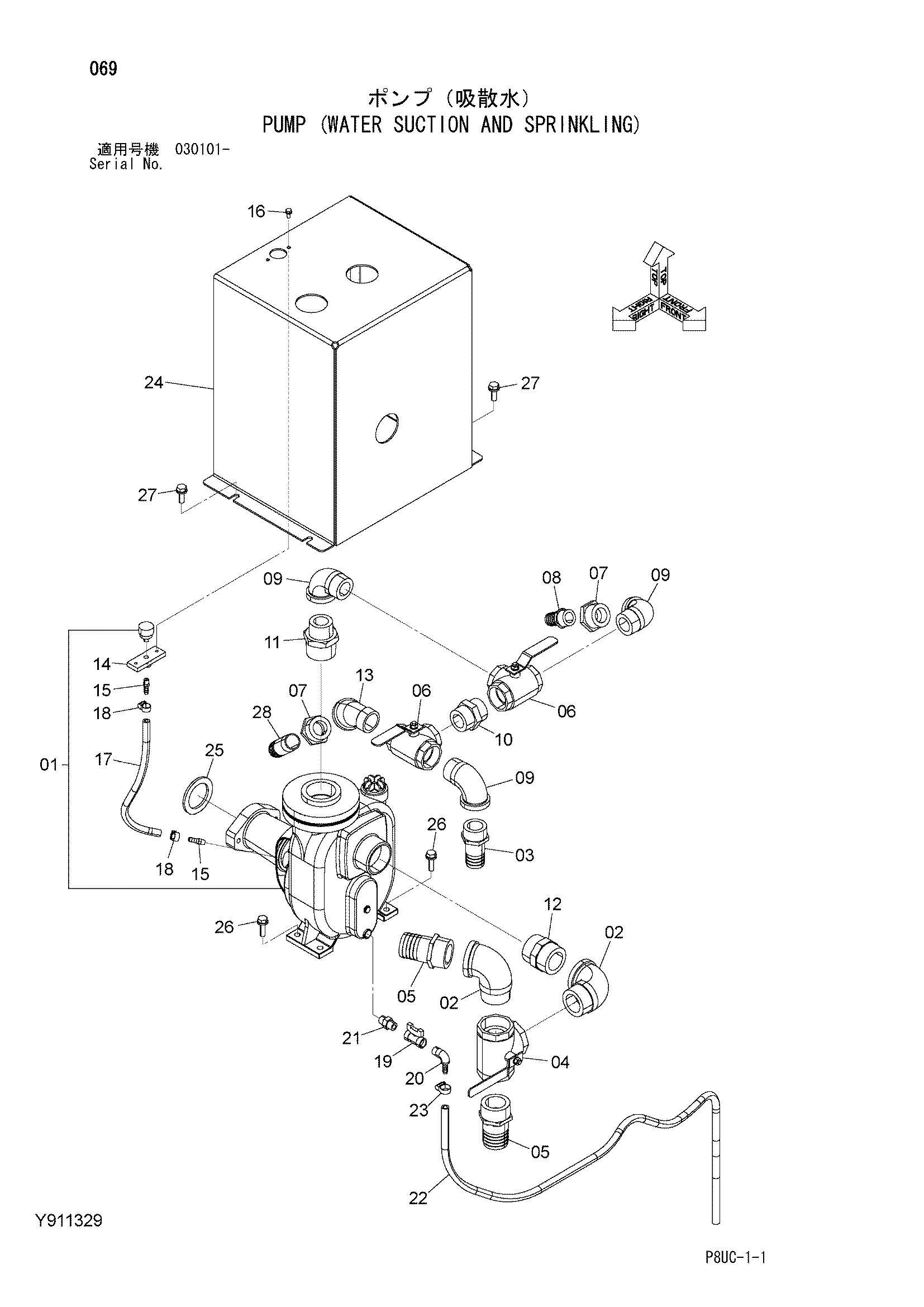

Заводская схема «Насос (водяной всасывание и спринклинг)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y403920 | Насос водяной | 1 |
| 02 | 94-0653 | Угловой штуцер | 2 |
| 03 | Y402909 | Штуцер шланг | 1 |
| 04 | Y403122 | Шаровой клапан | 1 |
| 05 | Y402908 | Штуцер шланг | 2 |
| 06 | Y404031 | Шаровой клапан | 2 |
| 07 | J721410 | Переходник | 2 |
| 08 | Y404051 | Штуцер шланг | 1 |
| 09 | 94-0652 | Угловой штуцер | 3 |
| 10 | J70714 | Адаптер | 1 |
| 11 | 94-1907 | Адаптер | 1 |
| 12 | J70720 | Адаптер | 1 |
| 13 | Y404322 | Угловой штуцер | 1 |
| 14 | Y971780 | Адаптер | 1 |
| 15 | Y401980 | Штуцер шланг | 2 |
| 16 | J260614 | Болт с шайбой | 2 |
| 16A | J900614 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | Y406005 | Топливный шланг | 1 |
| 18 | 4235205 | Хомут шланга | 2 |
| 19 | Y405723 | Шаровой клапан | 1 |
| 20 | Y402069 | Штуцер шланг | 1 |
| 21 | J70783 | Адаптер | 1 |
| 22 | Y409411 | Виниловый шланг | 1 |
| 23 | 4514700 | Зажим шланг | 1 |
| 24 | Y701150 | Крышка | 1 |
| 25 | Y404543 | Уплотнение водяной | 1 |
| 26 | J271035 | Болт с шайбой | 4 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | Y407532 | Штуцер шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
