Передний колесо — HITACHI CP220-3

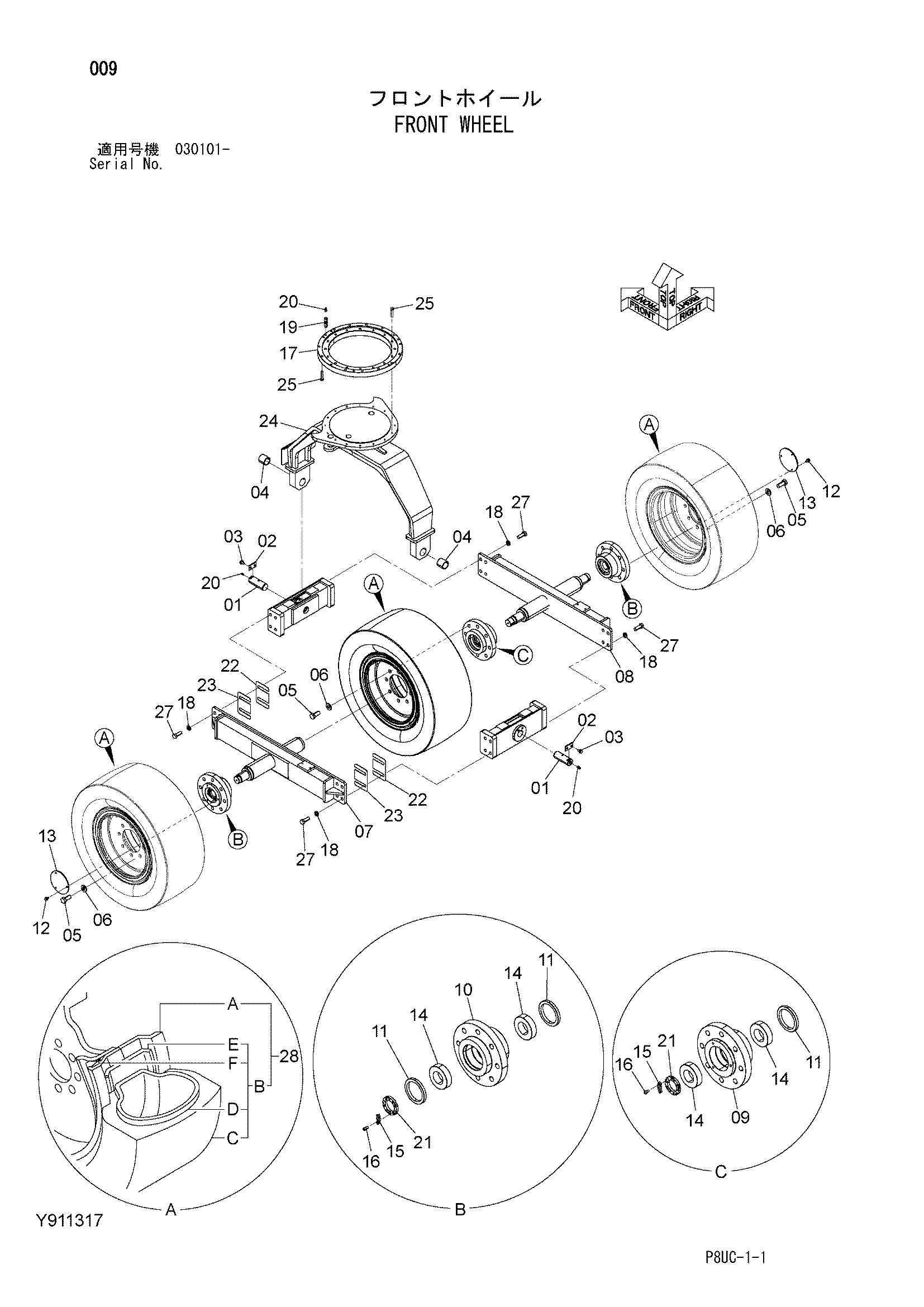

Заводская схема «Передний колесо» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y407525 | Палец | 2 |
| 02 | Y402766 | Пластина | 2 |
| 03 | J271225 | Болт с шайбой | 4 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | Y403014 | Втулка | 2 |
| 05 | J832455 | Болт | 24 |
| 06 | 4085614 | Шайба | 24 |
| 07 | Y700669 | Рукоять L | 1 |
| 08 | Y700670 | Рукоять R | 1 |
| 09 | Y300666 | HUB колесо | 2 |
| 10 | Y300667 | HUB колесо | 1 |
| 11 | Y404531 | Масляное уплотнение | 4 |
| 12 | J271020 | Болт с шайбой | 6 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | Y404533 | Крышка HUB | 2 |
| 14 | Y404530 | Роликовый подшипник | 6 |
| 15 | Y405249 | Стопорная пластина | 3 |
| 16 | M340816 | Болт с внутренним шестигранником | 6 |
| 17 | Y403911 | Подшипник. свингкиркл | 1 |
| 18 | J257220 | Пружинная шайба | 16 |
| 19 | 4102385 | Адаптер | 3 |
| 20 | J75481 | Пресс-маслёнка | 5 |
| 21 | Y405248 | Гайка | 3 |
| 22 | Y404670 | Регулировочная шайба 1.2mm | 2 |
| 23 | Y404671 | Регулировочная шайба 2.3mm | 2 |
| 24 | Y600121 | Вилка | 1 |
| 25 | J921265 | Болт | 31 |
| 26 | Y701146 | Балка | 2 |
| 27 | J922055 | Болт | 16 |
| 28 | Y908076 | Шина в сборе (с RIM) | 3 |
| 28A | Y407602 | Обод | 1 |
| 28C | Y410789 | Шина | 1 |
| 28D | Y407735 | Трубка | 1 |
| 28E | Y407736 | Флап | 1 |
| 28F | Y407663 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
