036: Система турбонаддува — HITACHI CP220-3

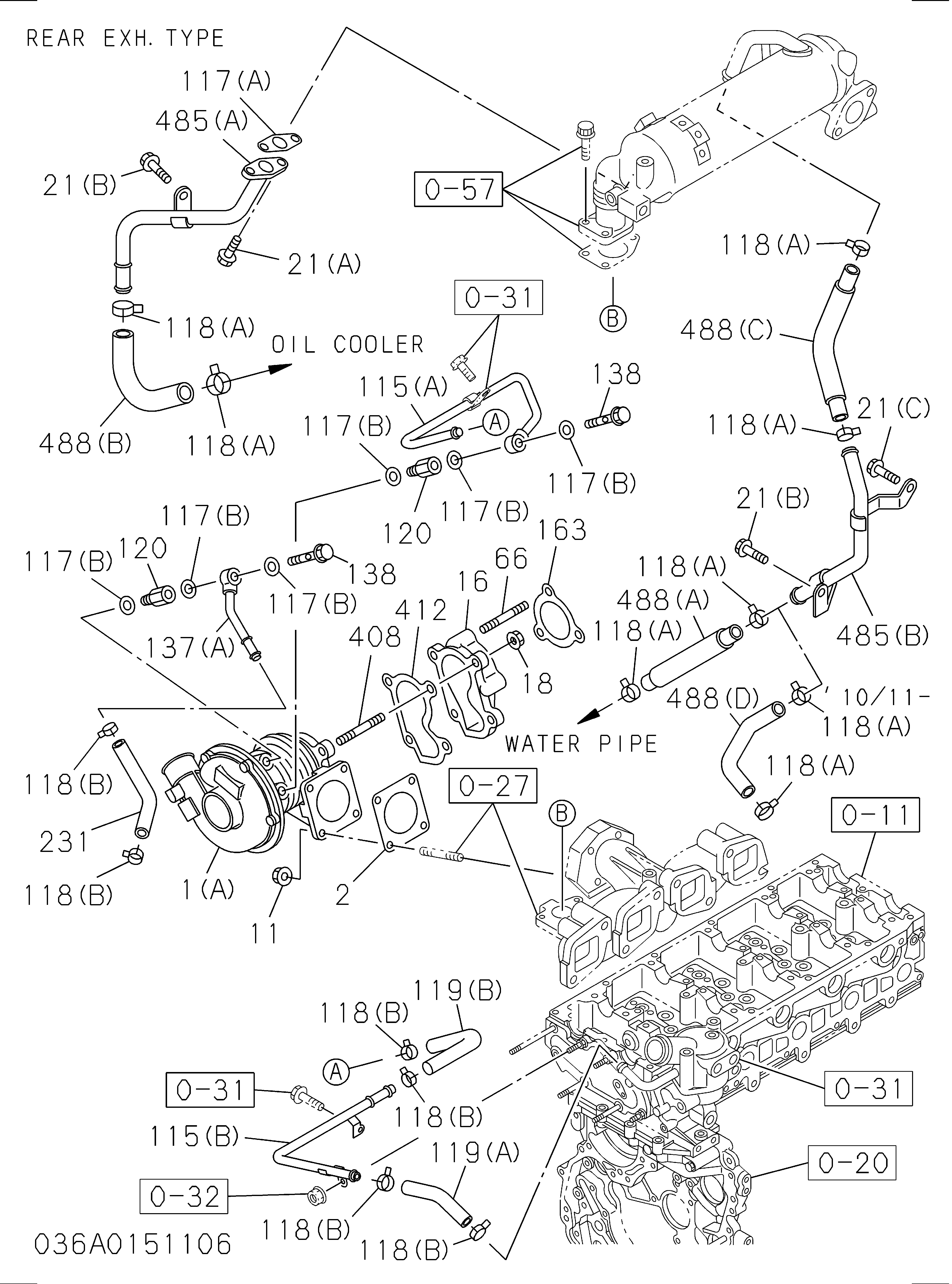

Заводская схема «036: Система турбонаддува» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8980681970 | Турбокомпрессор в сборе | 1 |
| 001(A) | 8981851951 | Турбокомпрессор в сборе | 1 |
| 002 | 8944336050 | Прокладка турбокомпрессор TO EXH коллектор | 1 |
| 011 | 8971616070 | Гайка турбокомпрессор | 4 |
| 016 | 8980199011 | Адаптер EXH трубка | 1 |
| 018 | 8971616070 | Гайка EXH трубка | 4 |
| 021(A) | 0280506200 | Болт трубка | 2 |
| 021(B) | 0280508120 | Болт трубка | 2 |
| 021(C) | 0280508160 | Болт трубка | 1 |
| 066 | 9041308250 | Шпилька EXH трубка | 3 |
| 115(A) | 8980196981 | Трубка водяной, турбокомпрессор выпуск | 1 |
| 115(B) | 8980196990 | Трубка водяной, турбокомпрессор выпуск | 1 |
| 117(A) | 8972621170 | Прокладка водяной трубка | 1 |
| 117(B) | 9095714120 | Прокладка водяной трубка | 6 |
| 117(B) | 9099208731 | Прокладка водяной трубка | 6 |
| 118(A) | 8941258621 | Зажим водяной шланг | 6 |
| 118(B) | 8943679430 | Зажим водяной шланг | 6 |
| 119(A) | 0035593000 | Шланг водяной, турбокомпрессор | 1 |
| 119(B) | 8980197700 | Шланг водяной, турбокомпрессор | 1 |
| 120 | 8944725830 | Адаптер водяной | 2 |
| 137(A) | 8980197000 | Трубка водяной, турбокомпрессор IN | 1 |
| 138 | 8980387080 | Болт проушина, водяной трубка | 2 |
| 138 | 1096750810 | Болт проушина, водяной трубка | 2 |
| 231 | 8980197710 | Шланг резиновый, турбокомпрессор выпуск | 1 |
| 408 | 8973780600 | Шпилька турбокомпрессор TO адаптер | 4 |
| 412 | 8944336040 | Прокладка турбокхагер | 1 |
| 485(A) | 8980197011 | Трубка водяной EGR | 1 |
| 485(B) | 8980197021 | Трубка водяной EGR | 1 |
| 488(A) | 0035663000 | Шланг резиновый | 1 |
| 488(B) | 8980425240 | Шланг резиновый | 1 |
| 488(C) | 8980197720 | Шланг резиновый | 1 |
| 488(D) | 8981793140 | Шланг резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
