Поток дивидер — HITACHI CP220-3

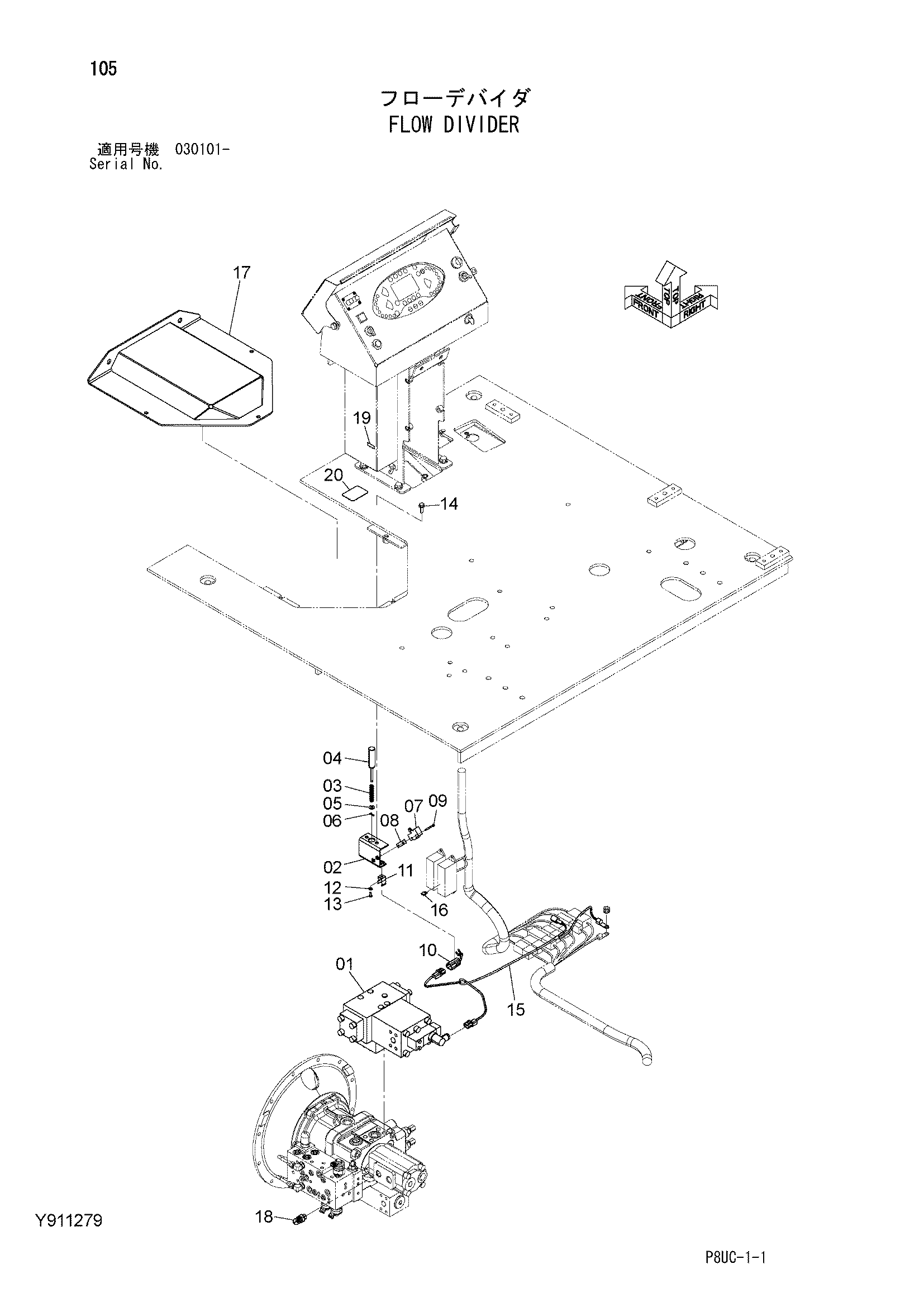

Заводская схема «Поток дивидер» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411418 | Клапан | 1 |
| 02 | 8046469 | Кронштейн | 1 |
| 03 | 4261680 | Пружина сжатия | 1 |
| 04 | 4261679 | Шток | 1 |
| 05 | A590108 | Плоская шайба | 1 |
| 06 | A763016 | Шплинт | 1 |
| 07 | 4261681 | Выключатель концевой | 1 |
| 08 | 4261671 | Проставка | 1 |
| 09 | J450435 | Винт с шайбой | 2 |
| 10 | 4313480 | Жгут проводов | 1 |
| 11 | 4243527 | Кронштейн | 1 |
| 12 | A590906 | Пружинная шайба | 1 |
| 13 | M430613 | Винт | 1 |
| 14 | J260825 | Болт с шайбой | 2 |
| 14A | J900825 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | Y417437 | Жгут проводов | 1 |
| 16 | 4428910 | Предохранитель | 1 |
| 17 | Y802760 | Крышка | 1 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | Y417824 | Наклейка (предохранитель) | 1 |
| 20 | Y417825 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
