Проблесковый маяк — HITACHI CP220-3

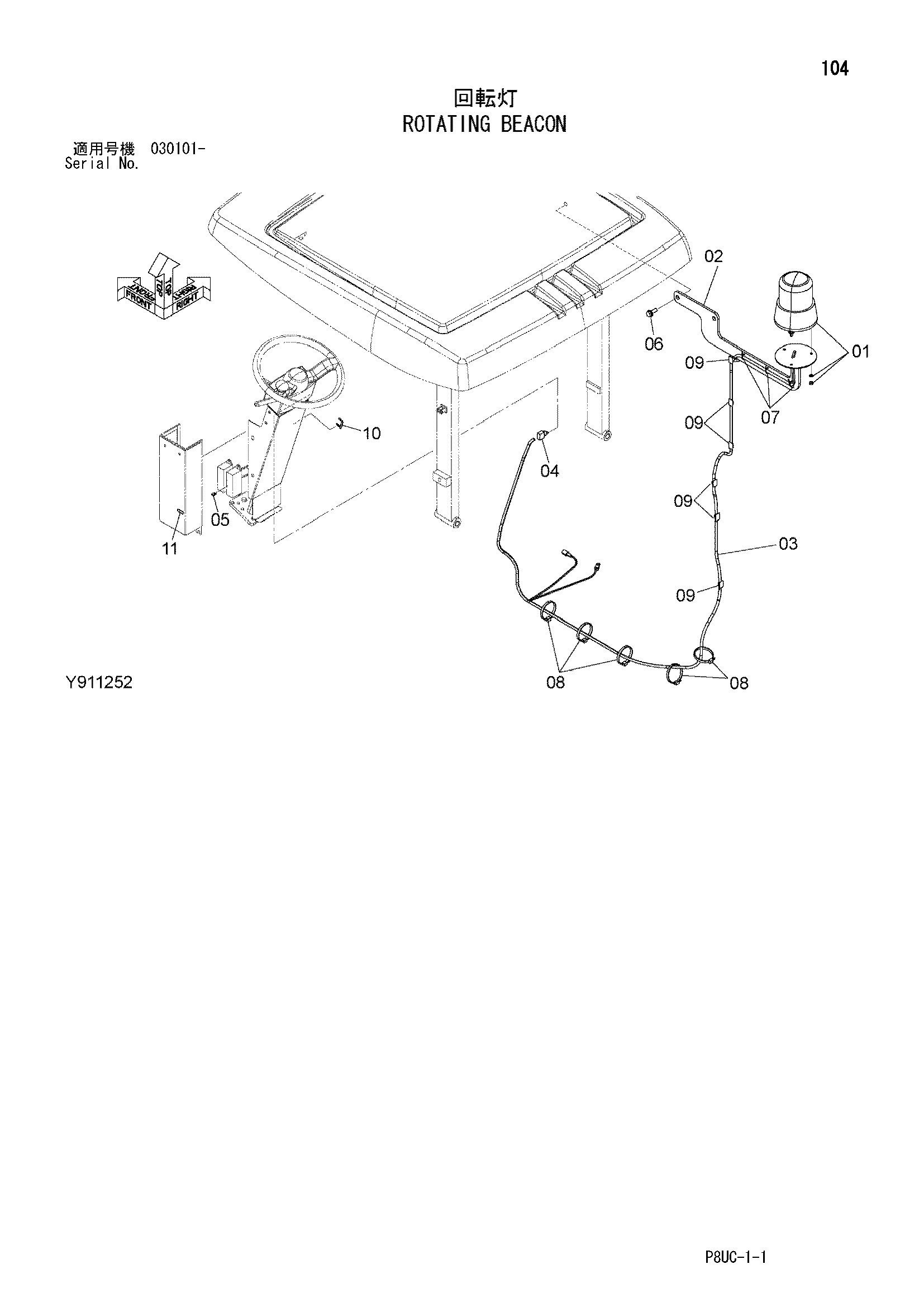

Заводская схема «Проблесковый маяк» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y404169 | Фонарь | 1 |
| 02 | Y802746 | Кронштейн | 1 |
| 03 | Y417373 | Жгут проводов | 1 |
| 04 | Y401949 | Выключатель | 1 |
| 05 | Y410932 | Предохранитель | 1 |
| 06 | J271235 | Болт с шайбой | 2 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4163044 | Ленточный зажим | 3 |
| 08 | 4055312 | Ленточный зажим | 5 |
| 09 | Y403044 | Хомут | 6 |
| 10 | Y404135 | Наклейка | 1 |
| 11 | Y417820 | Наклейка (предохранитель) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
