Электрооборудование (управление) — HITACHI CP220-3

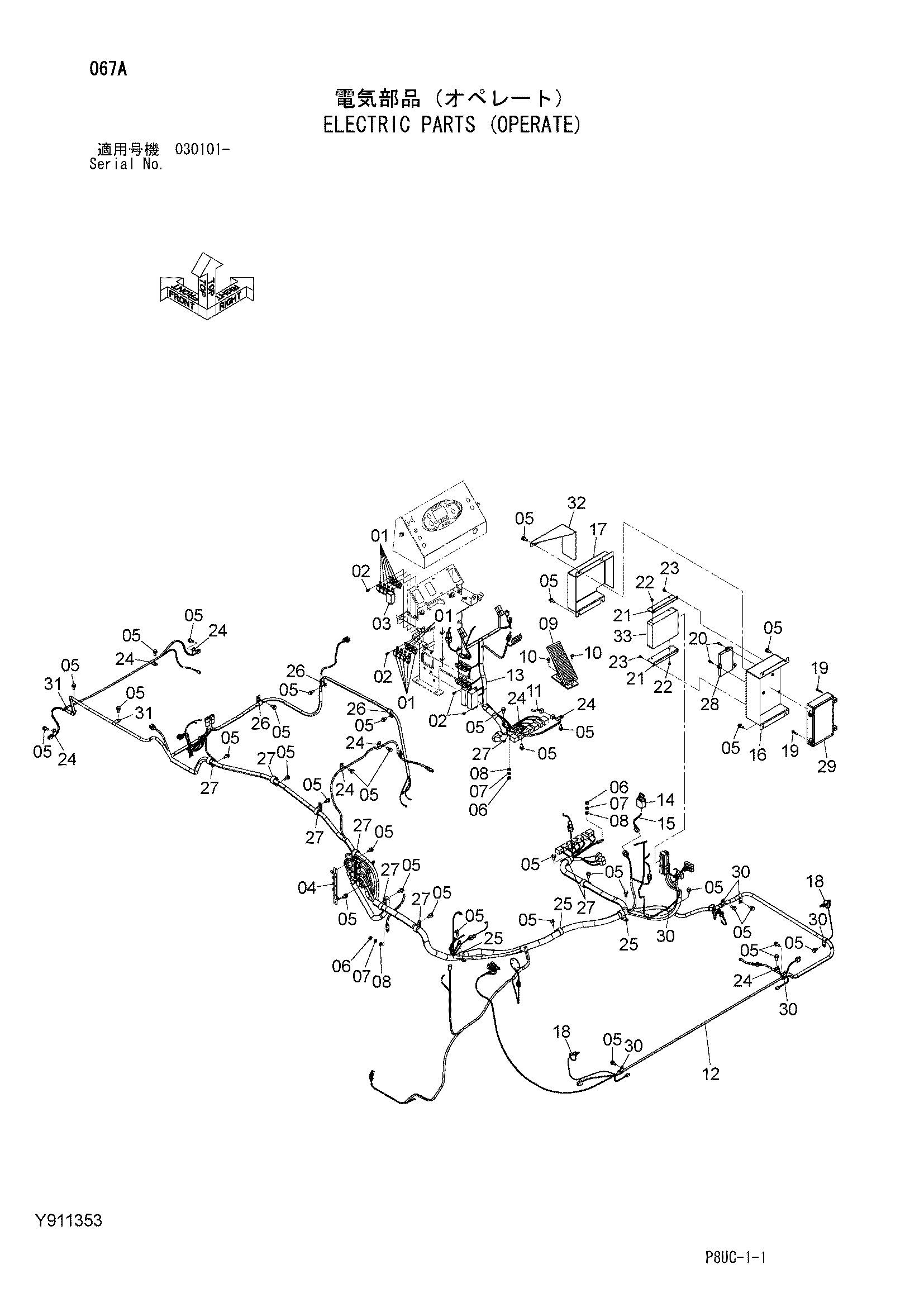

Заводская схема «Электрооборудование (управление)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4414207 | Реле | 13 |
| 02 | J460616 | Винт с шайбой | 12 |
| 03 | 4413974 | Фласхер | 1 |
| 04 | 3106886 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 40 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J950010 | Гайка | 3 |
| 07 | A590910 | Пружинная шайба | 3 |
| 08 | A590110 | Плоская шайба | 3 |
| 09 | 4631747 | Педаль аккел. | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4313480 | Жгут проводов | 1 |
| 12 | Y000051 | Жгут проводов | 1 |
| 13 | Y000050 | Жгут проводов | 1 |
| 14 | Y417255 | Выключатель | 1 |
| 15 | Y417256 | Жгут проводов | 1 |
| 16 | Y802727 | Кронштейн | 1 |
| 17 | Y302216 | Крышка | 1 |
| 18 | 4055312 | Ленточный зажим | 2 |
| 19 | J460635 | Винт с шайбой | 4 |
| 20 | J460625 | Винт с шайбой | 3 |
| 21 | 4610921 | Кронштейн | 2 |
| 22 | J260612 | Болт с шайбой | 4 |
| 22A | J900612 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | J260616 | Болт с шайбой | 4 |
| 23A | J900616 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 24 | 4190261 | Зажим | 8 |
| 25 | 4190291 | Зажим | 3 |
| 26 | 4190273 | Зажим | 3 |
| 27 | 4190264 | Зажим | 9 |
| 28 | 4686356 | Контроллер | 1 |
| 29 | 9269553 | Блок контроллер | 1 |
| 30 | 4190274 | Зажим | 6 |
| 31 | 4190275 | Зажим | 2 |
| 32 | Y302291 | Крышка | 1 |
| 33 | 4649877 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
