Передний трубка — HITACHI CP220-3

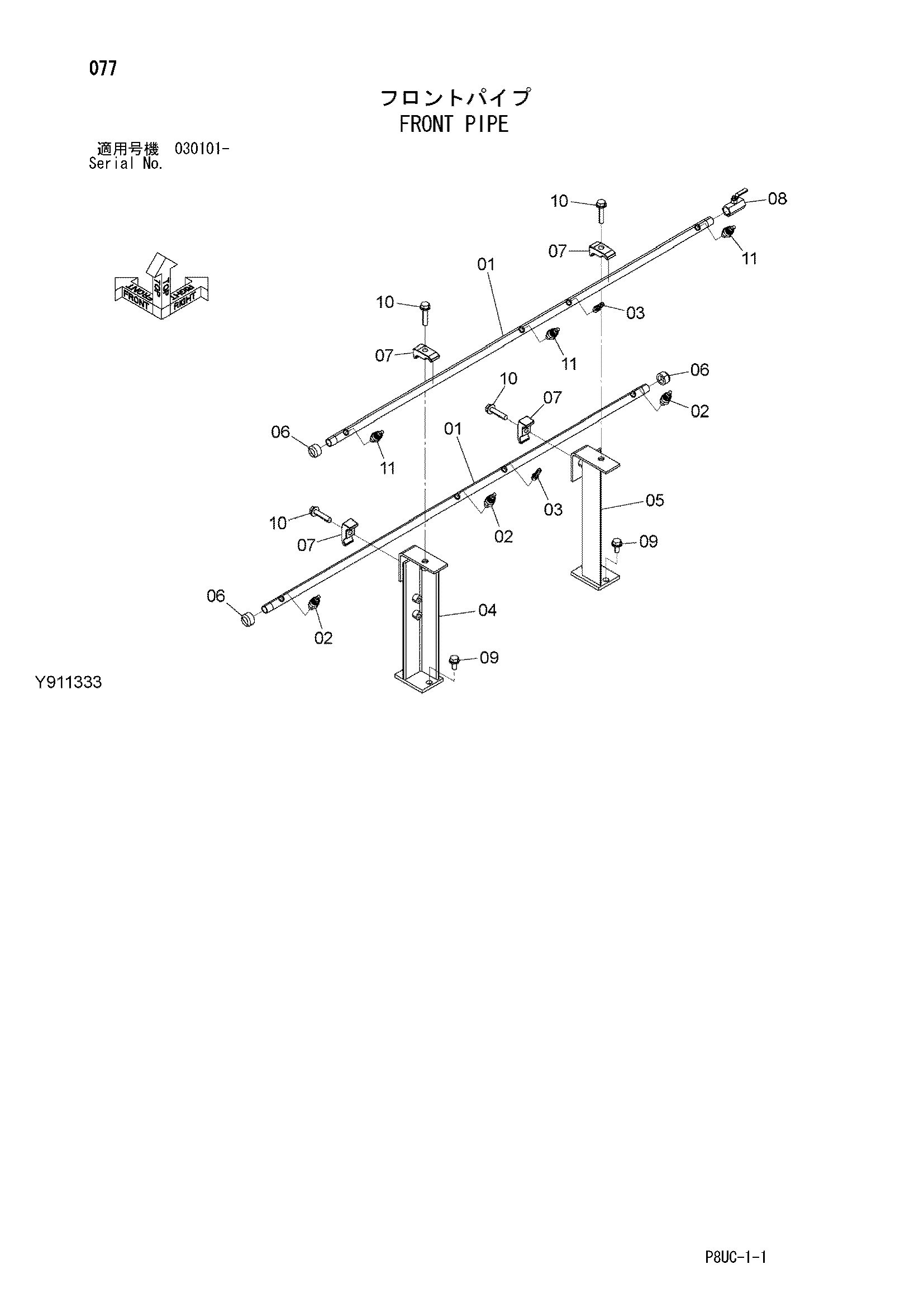

Заводская схема «Передний трубка» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y302186 | Трубка F | 2 |
| 02 | Y417184 | Форсунка | 3 |
| 03 | Y402910 | Штуцер шланг | 2 |
| 04 | Y802709 | Левый кронштейн | 1 |
| 05 | Y802710 | Правый кронштейн | 1 |
| 06 | Y404069 | Колпачок | 3 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | 94-4028 | Кран | 1 |
| 09 | J271225 | Болт с шайбой | 4 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271255 | Болт с шайбой | 4 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | Y411391 | Форсунка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
