Гидробак — HITACHI CP220-3

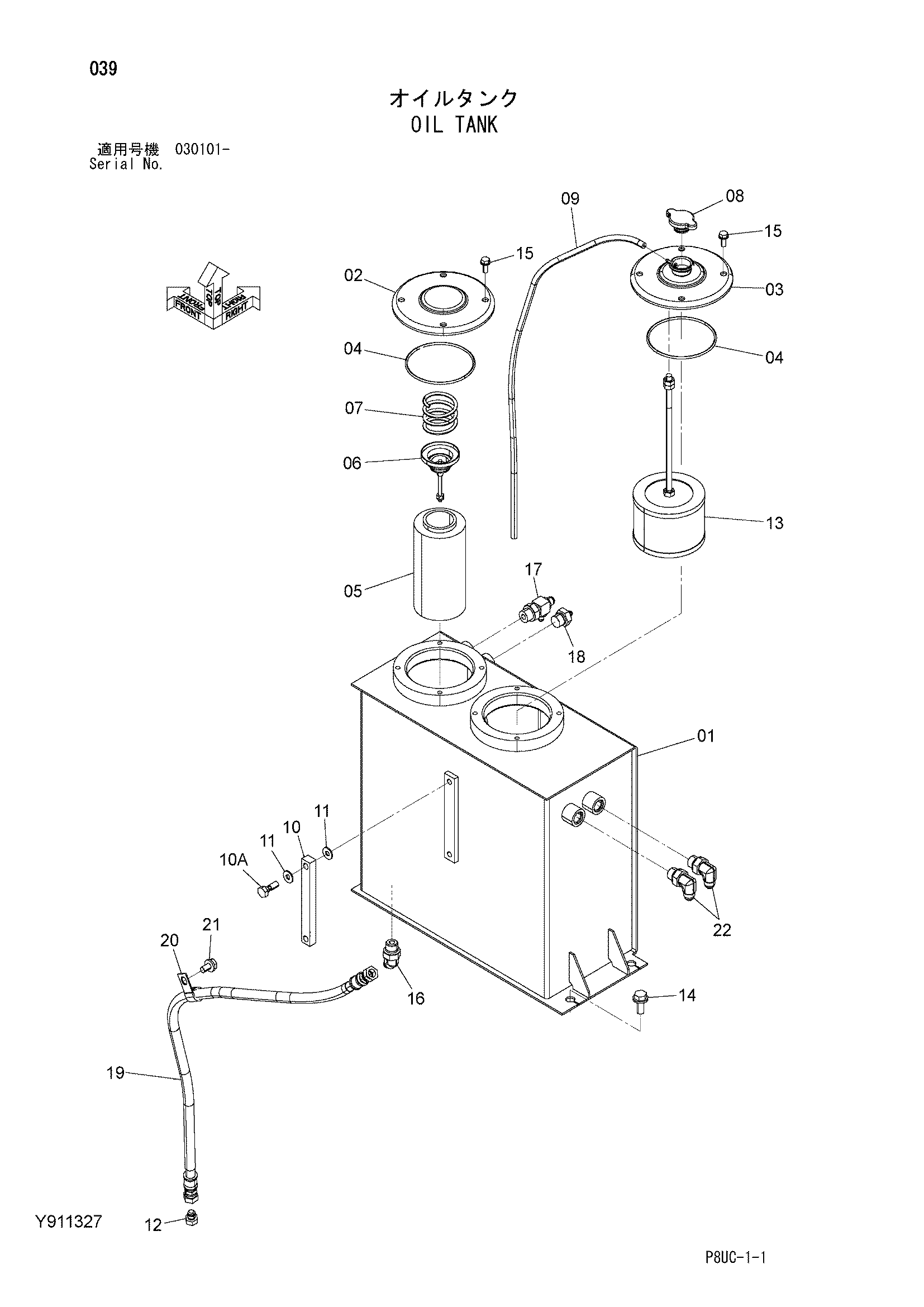

Заводская схема «Гидробак» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y600634 | Гидробак | 1 |
| 02 | 8091858 | Крышка | 1 |
| 03 | 8092537 | Крышка | 1 |
| 04 | 4621929 | Уплотнительное кольцо | 2 |
| 05 | Y403983 | Фильтрующий элемент | 1 |
| 06 | 4094438 | Клапан | 1 |
| 07 | 4094439 | Пружина | 1 |
| 08 | 4272375 | Колпачок | 1 |
| 09 | 4378545 | Виниловый шланг | 1 |
| 10 | 8053499 | Указатель уровня | 1 |
| 10A | 4100967 | Болт | 2 |
| 11 | Z449558 | Уплотнительная шайба | 4 |
| 12 | 4222076 | Пробка | 1 |
| 13 | Y417182 | Всасывающий фильтр | 1 |
| 14 | J271230 | Болт с шайбой | 4 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J260820 | Болт с шайбой | 8 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | A852243 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4217345 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4327296 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4296059 | Шланг | 1 |
| 20 | 4190273 | Зажим | 1 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | A852344 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
