Насосный агрегат — HITACHI CP220-3

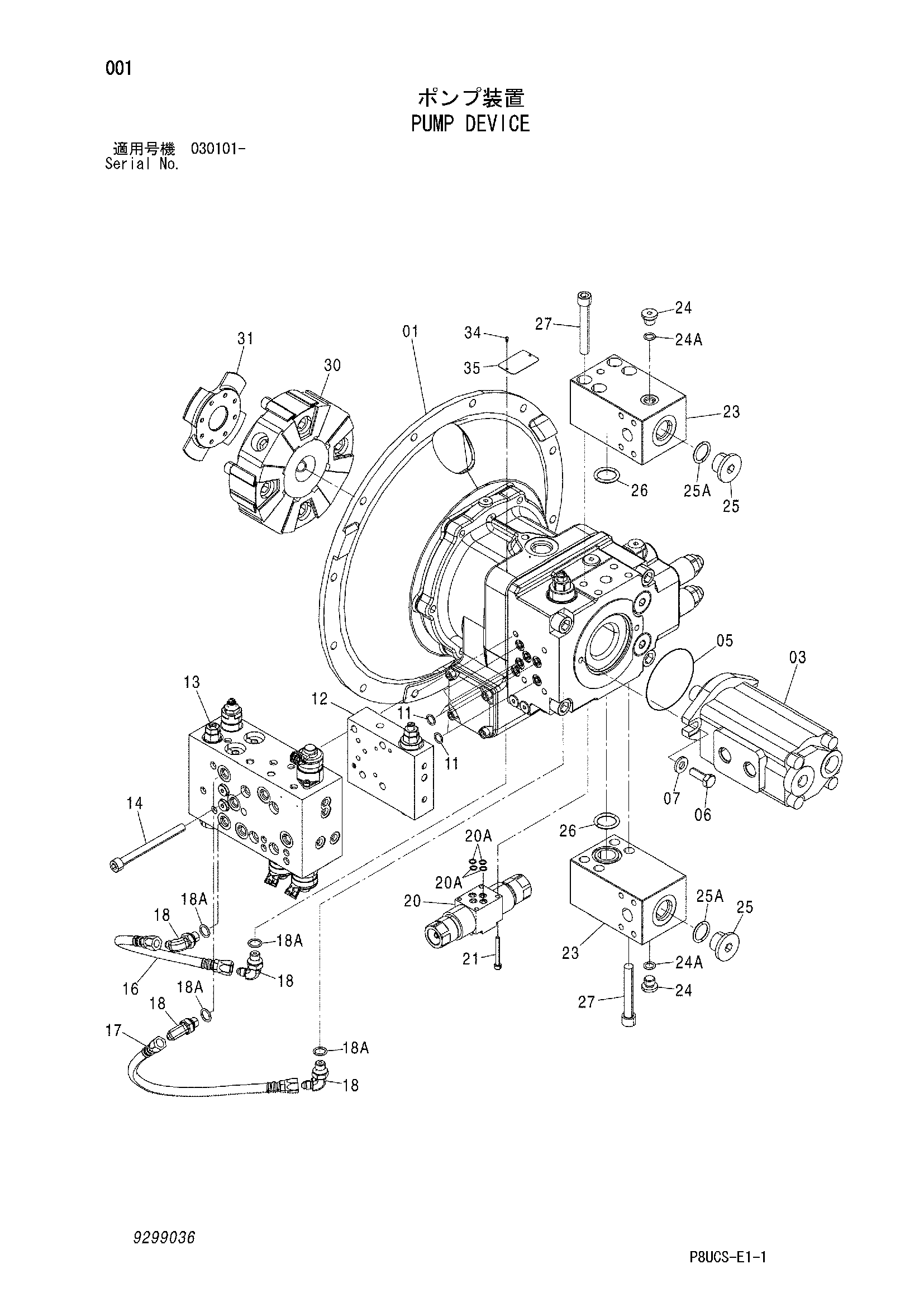

Заводская схема «Насосный агрегат» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9299036 замена: Y417863 | Насосный агрегат | 1 | |
| Y417863 | Насосный агрегат | 1 | |
| 03 | Y417090 | Шестерённый насос | 1 |
| 05 | 4153543 | Уплотнительное кольцо | 1 |
| 06 | J901030 | Болт | 2 |
| 07 | 4114402 | Шайба | 2 |
| 11 | 4506412 | Уплотнительное кольцо | 6 |
| 12 | 9280900 | Клапан | 1 |
| 13 | 9280899 | Электромагнитный клапан | 1 |
| 14 | 4660613 | Болт с внутренним шестигранником | 4 |
| 16 | 4675815 | Шланг | 1 |
| 17 | 4620072 | Шланг | 1 |
| 18 | A852322 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9269805 | Электромагнитный клапан | 1 |
| 20A | 992526 | Уплотнительное кольцо | 4 |
| 21 | J780545 | Болт с внутренним шестигранником | 4 |
| 23 | 3109680 | Блок порт | 2 |
| 24 | 9134110 | Пробка | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9134113 | Пробка | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A811035 | Уплотнительное кольцо | 2 |
| 27 | M341280 | Болт с внутренним шестигранником | 8 |
| 30 | 4683953 | Муфта | 1 |
| 31 | 3113293 | Ограничитель | 1 |
| 34 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
