Электромагнитный клапан — HITACHI CP220-3

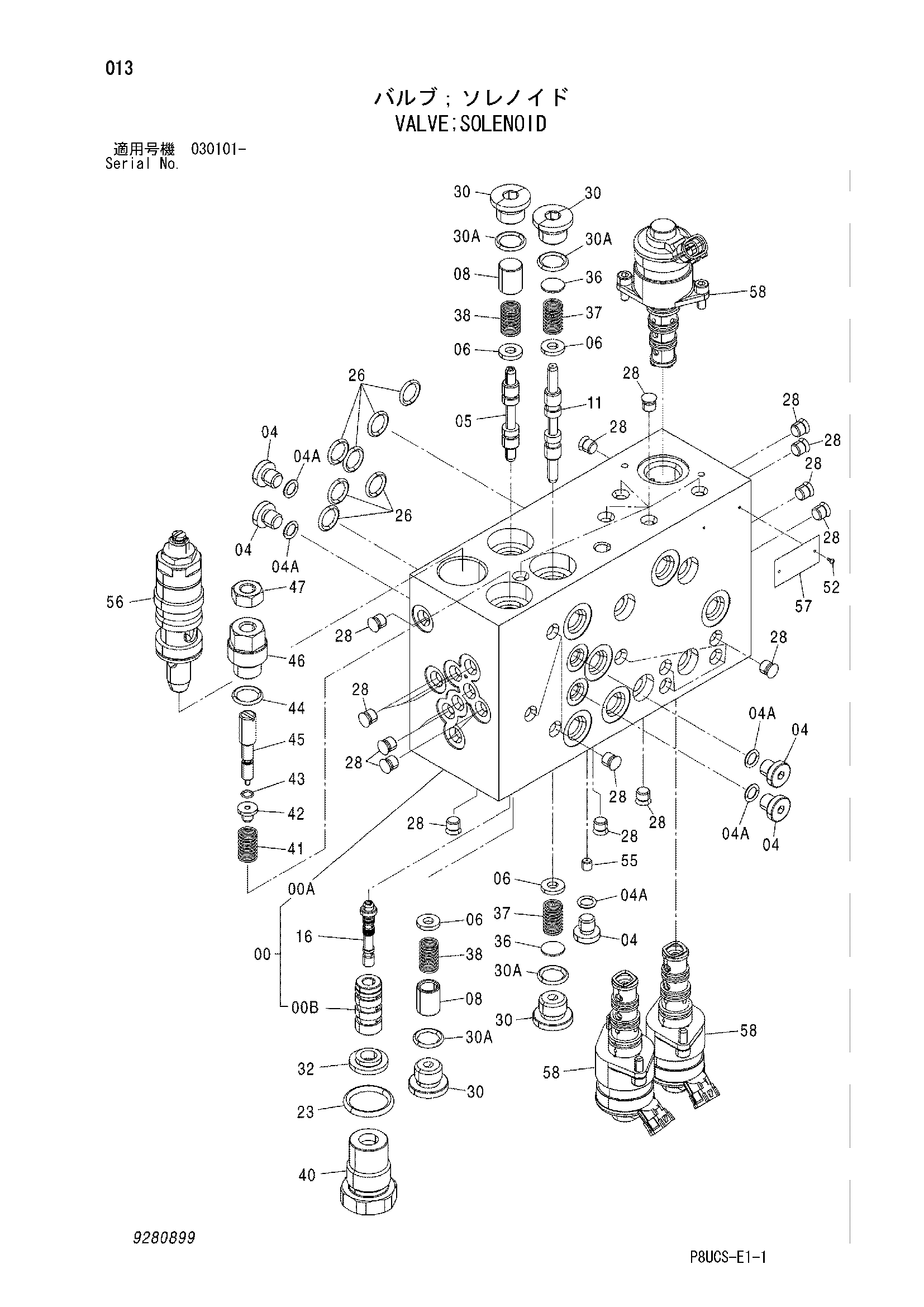

Заводская схема «Электромагнитный клапан» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9280899 | Электромагнитный клапан | 1 | |
| 04 | 9134109 | Пробка | 5 |
| 04A | 4506408 | Уплотнительное кольцо | 1 |
| 05 | 3109000 | Золотник | 1 |
| 06 | 4661318 | Седло пружины | 4 |
| 08 | 4661317 | Седло пружины | 2 |
| 11 | 3108999 | Золотник | 1 |
| 23 | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4506412 | Уплотнительное кольцо | 7 |
| 30 | 9134111 | Пробка | 4 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4680580 | Сиденье | 1 |
| 36 | 4682001 | Проставка | 2 |
| 37 | 4682347 | Пружина сжатия | 2 |
| 38 | 4674908 | Пружина сжатия | 2 |
| 40 | 3113524 | Пробка | 1 |
| 44 | 4509180 | Уплотнительное кольцо | 1 |
| 52 | M491832 | Приводной винт | 2 |
| 55 | 3098625 | Дроссель | 1 |
| 56 | 9292024 | Предохранительный клапан | 1 |
| 58 | 9302859 | Электромагнитный клапан | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
