Интер радиатор трубопроводы — HITACHI CP220-3

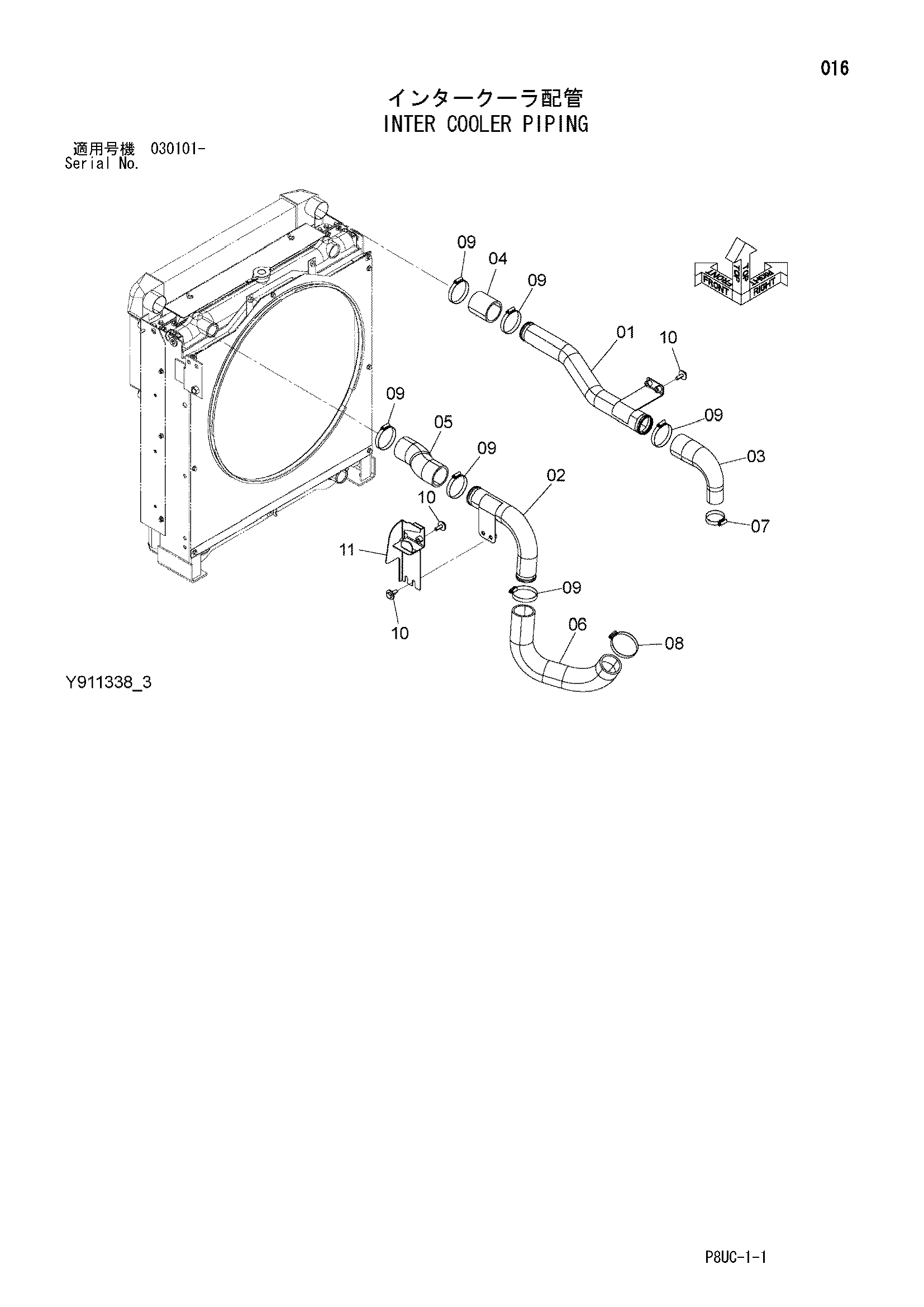

Заводская схема «Интер радиатор трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8105254 | Трубка воздушный | 1 |
| 02 | 8105233 | Трубка воздушный | 1 |
| 03 | 4655320 | Воздушный шланг | 1 |
| 04 | 4411793 | Воздушный шланг | 1 |
| 05 | 4655338 | Воздушный шланг | 1 |
| 06 | 4655335 | Воздушный шланг | 1 |
| 07 | 4504198 | Хомут шланга | 1 |
| 08 | 4507512 | Хомут шланга | 1 |
| 09 | 4504491 | Хомут шланга | 6 |
| 10 | J281030 | Болт с шайбой | 5 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | Y802759 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
