Навес — HITACHI CP220-3

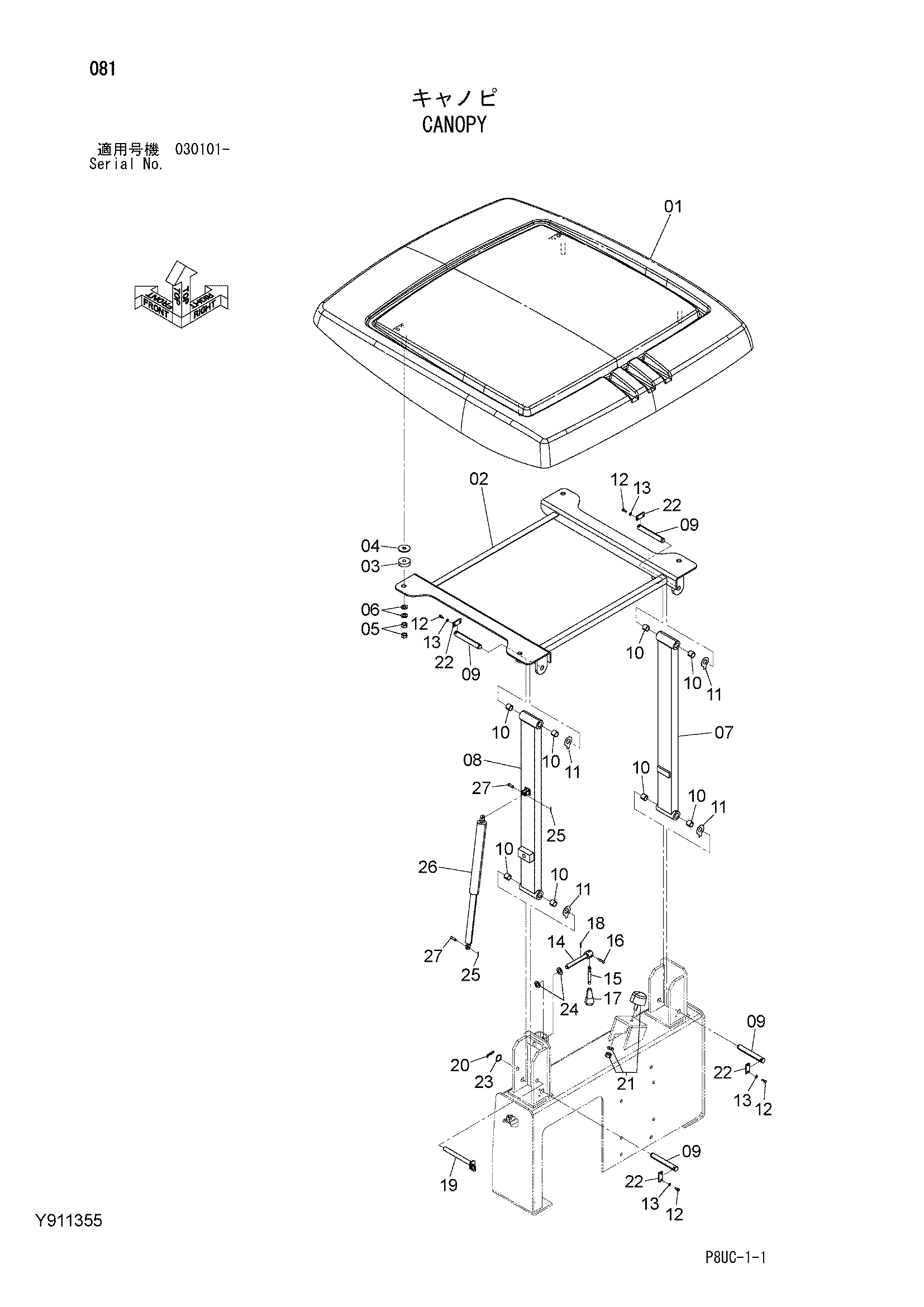

Заводская схема «Навес» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y801595 | Рооф | 1 |
| 02 | Y701132 | Опора | 1 |
| 03 | Y402479 | Манжета | 4 |
| 04 | Y402478 | Шайба | 4 |
| 05 | J950014 | Гайка | 8 |
| 06 | A590114 | Плоская шайба | 8 |
| 07 | Y801533 | Опора (правый) | 1 |
| 08 | Y801534 | Опора (левый) | 1 |
| 09 | Y407318 | Палец | 4 |
| 10 | Y404221 | Втулка | 8 |
| 11 | A590420 | Шайба тонгуед | 4 |
| 12 | J900616 | Болт | 8 |
| 13 | A590906 | Пружинная шайба | 8 |
| 14 | Y404218 | Болт | 1 |
| 15 | Y402750 | Рычаг | 1 |
| 16 | Y403015 | Заклёпка | 1 |
| 17 | Y402012 | Ручка | 1 |
| 18 | 4144010 | Пружинный штифт | 1 |
| 19 | Y970757 | Палец | 1 |
| 20 | 4022701 | Стопорный палец | 1 |
| 21 | Y403008 | Ограничитель | 1 |
| 22 | Y407214 | Стопорная пластина | 4 |
| 23 | Y401543 | Шпонка кольцо | 1 |
| 24 | A590116 | Плоская шайба | 2 |
| 25 | A762020 | Шплинт | 2 |
| 26 | Y417202 | Гидроцилиндр | 1 |
| 27 | 4430050 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
