Нижний давление трубопроводы — HITACHI CP220-3

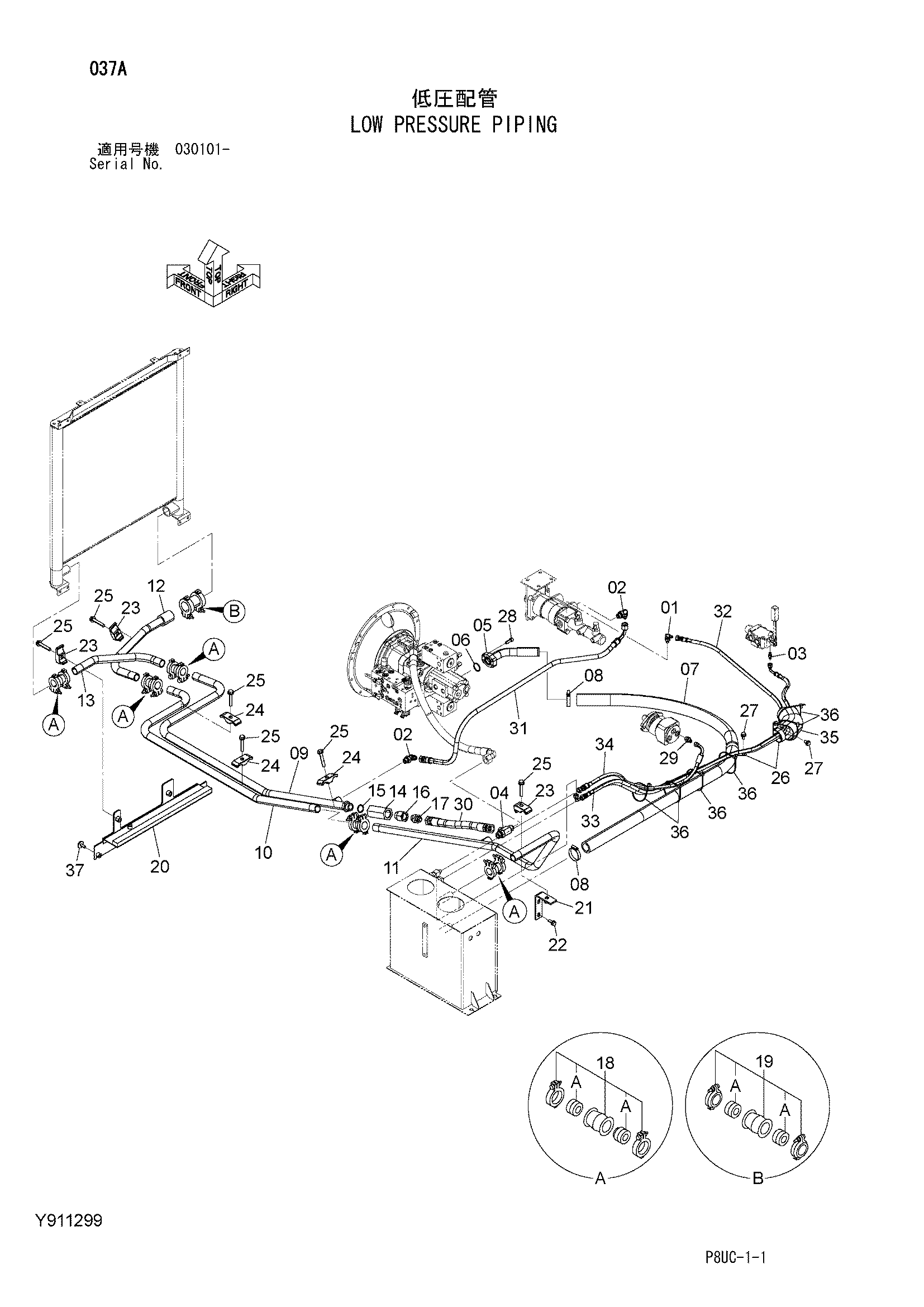

Заводская схема «Нижний давление трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852344 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4298744 | Адаптер | 1 |
| 04 | A852466 | Тройник | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | Y802720 | Всасывающая трубка | 1 |
| 06 | A811035 | Уплотнительное кольцо | 1 |
| 07 | Y417219 | Резиновый шланг | 1 |
| 08 | 4504198 | Хомут шланга | 2 |
| 09 | Y701138 | Трубка | 1 |
| 10 | Y302247 | Трубка | 1 |
| 11 | Y802774 | Трубка | 1 |
| 12 | Y971790 | Трубка | 1 |
| 13 | Y417286 | Трубка | 1 |
| 14 | Y403967 | Клапан | 1 |
| 15 | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4263448 | Переходник S | 1 |
| 17 | A852166 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4071213 | Муфта | 5 |
| 18A | 4196258 | Уплотнение кольцо | 1 |
| 19 | 4067834 | Муфта | 1 |
| 19A | 4196260 | Уплотнение кольцо | 1 |
| 20 | Y802721 | Кронштейн | 1 |
| 21 | Y971789 | Кронштейн | 1 |
| 22 | J271030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4190127 | Хомут трубки | 3 |
| 24 | 4189860 | Хомут трубки | 3 |
| 25 | J271270 | Болт с шайбой | 6 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4190265 | Зажим | 2 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J781030 | Болт с внутренним шестигранником | 4 |
| 29 | A852133 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | Y407029 | Шланг | 1 |
| 31 | 4313165 | Шланг | 1 |
| 32 | 4208459 | Шланг | 1 |
| 33 | 4304975 | Шланг | 1 |
| 34 | 4313033 | Шланг | 1 |
| 35 | 4370544 | Лист резиновый | 1 |
| 36 | 4121859 | Ленточный зажим | 6 |
| 37 | J281030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
